Można dodać równoległe rury kablowe do istniejącego przebiegu rury, który jest połączony za pomocą złącza powierzchniowego na elemencie wyposażenia lub połączony z drabinką kablową.
Film: Umieszczanie równoległej rury kablowej
- Otwórz widok, w którym mają być dodane równoległe rury kablowe.
- Kliknij kartę Systemy
panel Elektryczne
Równoległe rury kablowe.
- Na wstążce określ następujące opcje:
Jeśli chcesz... Wówczas... użyć promienia gięcia oryginalnego przepustu, aby narysować równoległe rury kablowe kliknij przycisk
Taki sam promień gięcia.
użyć zmiennego promienia zagięcia, aby narysować równoległe rury kablowe Uwaga: Ta opcja jest dostępna tylko dla rury bez złączek.kliknij przycisk
Koncentryczny promień gięcia.

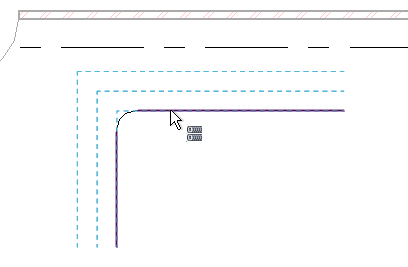

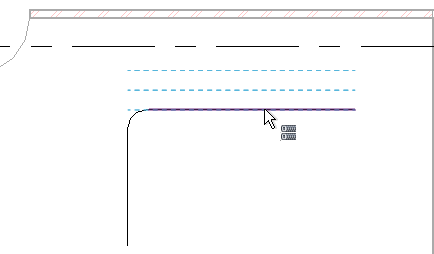

zmienić domyślną liczbę poziomych lub pionowych przebiegów rur kablowych wprowadź wartość w polu tekstowym z prawej strony opcji Liczba w poziomie lub Liczba w pionie. zmienić domyślne odsunięcie poziomych lub pionowych przebiegów rur kablowych wprowadź wartość w polu tekstowym z prawej strony opcji Odsunięcie poziome lub Odsunięcie pionowe. - W obszarze rysunku przesuń kursor do istniejącej rury kablowej, aby wskazać segment. Podczas przesuwania kursora względem istniejącej rury kablowej wyświetlony jest zarys równoległych rur kablowych.
- Kliknij, aby umieścić równoległą rurę kablową.
- Aby zakończyć przebieg równoległych rur kablowych, kliknij opcję Zmień.
Naciśnij klawisz TAB, aby wybrać cały przebieg rur.
