Informacje o edycji kształtu stropów i dachów

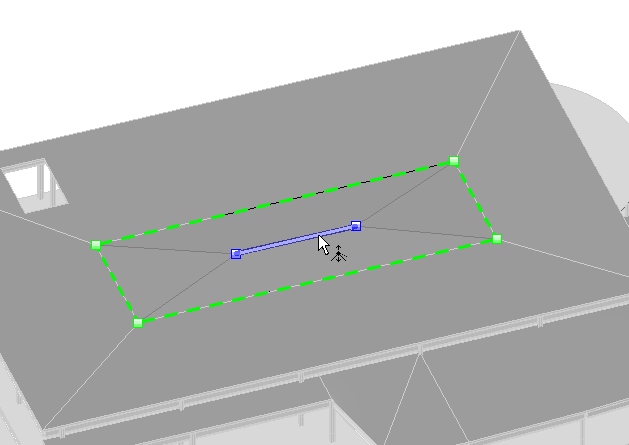

Można użyć narzędzi do edycji kształtu w celu manipulowania powierzchnią płaską (nienachyloną) stropu lub dachu, definiując wysokie i niskie punkty drenażu.

Określając wysokość tych punktów, można podzielić powierzchnię na obszary podrzędne o niezależnych nachyleniach.

Przykłady edycji kształtu

Za pomocą narzędzi edycji utwórz nachylenie stropu o stałej grubości lub górnej powierzchni stropu z warstwą o zmiennej grubości, aby wymodelować:

• Strop lub dach o stałej grubości podparty przez niepłaskie ramy.
• Materiał o zmiennej grubości użyty do nachylenia powierzchni płaszczyzny poziomej (na przykład izolacja zwężana).

Uwaga: W przypadku stropów i dachów o zmienionym kształcie nie będzie podawana rzeczywista grubość. Narzędzia do edycji kształtu zostały zaprojektowane w celu umożliwienia tworzenia średnich nachyleń i w takich przypadkach różnice rzeczywistej grubości nie mają znaczenia. Jednak większe nachylenia spowodują zwiększenie tej różnicy. Gdy nachylenie będzie znacznie odchylać się od oczekiwanej grubości, w programie Revit zostanie wyświetlone ostrzeżenie.

Aby włączyć narzędzia edycji kształtu, muszą być spełnione następujące warunki:

• Stropy muszą być płaskie i leżeć na płaszczyźnie poziomej.
• Dach nie może być dołączony do innego dachu ani nie może być dachem przeszklonym. Jeśli któryś z tych warunków nie jest spełniony, nie można używać przycisków edycji kształtu płyty stropowej.
  Uwaga: Jeśli warunki te zostaną później naruszone przez zmianę elementu, edycja kształtu płyty stropowej spowoduje wystąpienie błędu skutkującego wywołaniem zwrotnym umożliwiającym użytkownikowi zresetowanie zmian kształtu płyty stropowej.

Można użyć następujących narzędzi do edycji kształtu dostępnych po kliknięciu kolejno karty Modyfikuj stropypanel Edycja kształtu:

• Elementy podrzędne
• Dodaj punkt
• Dodaj linię podziału
• Wskaż podpory
• Resetuj kształt

Uwaga: Edycja kształtu stropu lub dachu za pomocą tych narzędzi nie wpływa na kształt analitycznego modelu konstrukcyjnego tych elementów. Pojedyncza powierzchnia modelu analitycznego oparta na pierwotnej górnej powierzchni pozostaje niezmieniona.

Ważne zagadnienia

Automatyczne linie gięcia. W celu zachowania dokładności geometrii stropu/dachu linie gięcia są czasami tworzone automatycznie. Automatycznie utworzone linie gięcia zostaną usunięte, gdy warunek, który spowodował ich utworzenie, nie będzie występował. Na przykład gdy 4 niepłaskie wierzchołki staną się płaskie lub gdy użytkownik ręcznie utworzy linię podziału. Linie gięcia są rysowane z użyciem podkategorii krawędzi wewnętrznych elementu. Nie można bezpośrednio zmieniać automatycznych linii gięcia. Aby edytować taką linię, należy wpierw przekonwertować ją na linię podziału. Zobacz Konwertowanie linii gięcia na linie podziału.

Zwichrowane Stropy/Dachy. Powierzchnia zostanie zwichrowana, jeśli jest otoczona 4 niepłaskimi krawędziami obwiedni lub liniami podziału utworzonymi przez użytkownika. Aby uniknąć krzywizny, dodaj linię podziału między przeciwległymi wierzchołkami.
