Dokonaj synchronizacji w rozszerzeniu Advance Steel, aby zaktualizować model programu Revit o zmiany wprowadzone w programie Advance Steel.
Synchronizacja jest procesem pozwalającym na zaktualizowanie modyfikacji za pomocą formatu .smlx bez konieczności ponownego importowania całej konstrukcji.

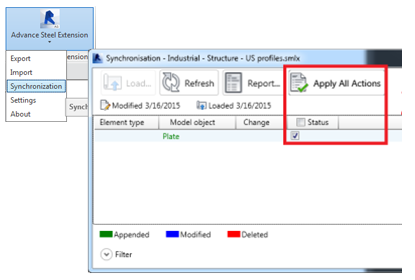

Proces roboczy synchronizacji:

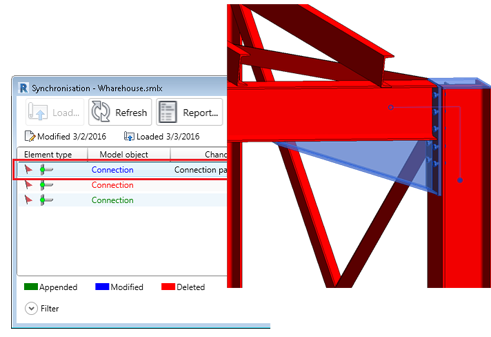

Aby szybko rozpoznać obiekty będące modelami programu Revit, można kliknąć dwukrotnie na linii (zmodyfikowanej lub usuniętej) w oknie dialogowym Synchronization (Synchronizacja), aby podświetlić i przybliżyć obiekty w modelu. Jeśli dany element nie jest widoczny w bieżącym widoku, otwarty zostanie widok w którym element ten będzie widoczny. Jeśli element nie jest widoczny w żadnym widoku projektu, pojawi się komunikat ostrzegawczy z informacją o nieznalezieniu widoku:
W oknie dialogowym Synchronization (Synchronizacja) są używane jednostki i tolerancje ustawione w oknie dialogowym Jednostki projektu programu Revit. Można zarządzać liczbą zmodyfikowanych linii, które są wyświetlane w oknie dialogowym Synchronization (Synchronizacja) przez modyfikowanie tolerancji jednostek w oknie dialogowym Jednostki projektu.

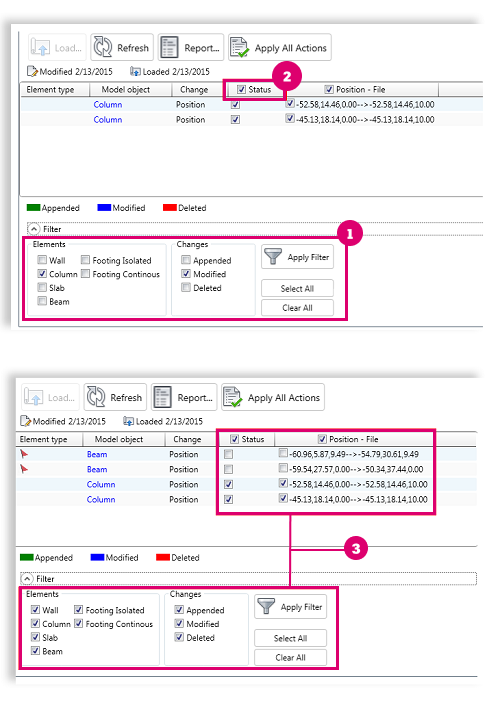

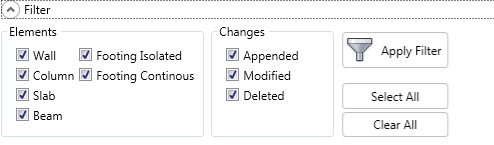

W oknie dialogowym Synchronizacja pola znacznika głównego służą do ustawiania stosowanych filtrów. Jeśli obiekty są zaznaczone z użyciem filtrów, a główny znacznik jest aktywny, zaznaczone będą tylko pola wyboru tych linii.
Okno dialogowe Synchronizacja – pola znacznika głównego | Okno dialogowe Synchronizacja – filtry wyboru |
---|---|
![]() |
![]() |
Przykład przedstawiono na poniższym rysunku:
Wybrano wyświetlanie elementów słupowych . Zaznaczono główne pole wyboru stanu
. Ponownie włączono wyświetlanie wszystkich obiektów
.
W oknie dialogowym widać, że zaznaczono tylko pojedyncze pola wyboru linii słupa.

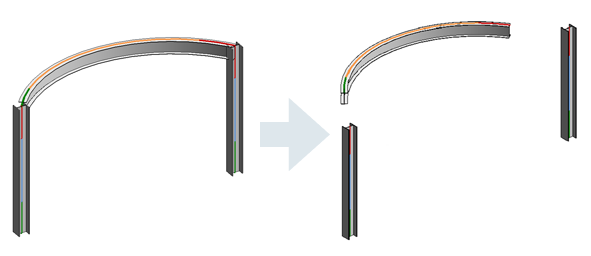

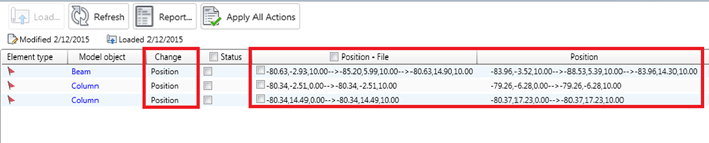

W oknie dialogowym Synchronization (Synchronizacja) wyświetlane są zarówno zmiany wartości Position (Położenie), jak i Offset (Odsunięcie) w jednym wierszu modyfikacji. Wyświetlany jest monit ze współrzędnymi punktu początkowego i końcowego osi układu. Ma to zastosowanie do wszystkich elementów liniowych, w tym zakrzywionych belek. Osie proste są definiowane przez 2 punkty z następującą składnią „0,0,0->1500,0,0”. Osie belek zakrzywionych są definiowane przez 3 punkty „0,0,0->1500,1500,0->3000,0,0”, gdzie środkowe współrzędne reprezentują punkt środkowy belki zakrzywionej.

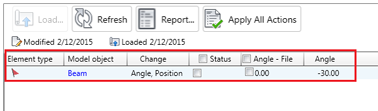

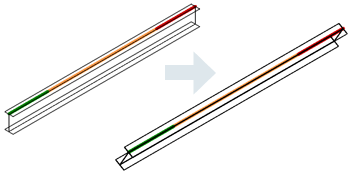

Obroty przekrojów belek i słupów są uchwytywane i stosowane w oknie dialogowym Synchronization (Synchronizacja) w programie Revit. Zmiany są wyświetlane wraz ze słowem Kąt.
W programie Revit można zsynchronizować następujące modyfikacje płyt:
Aby wyświetlić wyżej wymienione funkcje, model programu Revit został najpierw wyeksportowany, a następnie zaimportowany do programu Advance Steel. Dokonano tutaj modelowania kilku połączeń między elementami konstrukcyjnymi. Po wykonaniu tej czynności model został wyeksportowany ponownie, tym razem z programu Advance Steel, a płyty zostały zsynchronizowane w początkowym modelu programu Revit.
Przykład przedstawiono na poniższych ilustracjach:
Model programu Advance Steel | Model programu Revit | Proces synchronizacji programu Revit | Zsynchronizowany model programu Revit |
![]() |
![]() |
![]() |
![]() |
W poniższym przykładzie płyta podstawy narożnika została obrócona o 90 stopni w modelu programu Advance Steel.
Po synchronizacji tej modyfikacji z powrotem do modelu programu Revit różnica jest uchwytywana jako zmiana położenia.

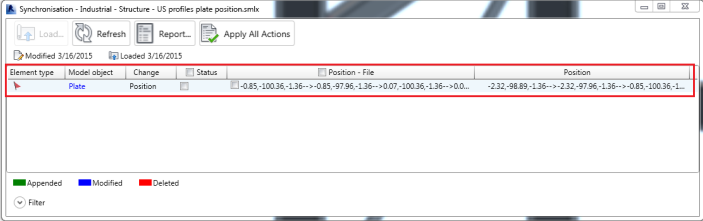

W oknie dialogowym Synchronizacja są porównywane współrzędne każdego punktu definiującego płyty i wyświetlane w interfejsie jako: „-0.85,-100.36,-1.36 à -0.85,-97.96,-1.36 à 0.07,-100.36,-1.36 à …”.
Po zastosowaniu zmiany płyta podstawy narożnika jest obracana do nowego położenia.
Model programu Advance Steel | Model programu Revit | Proces synchronizacji programu Revit | Zsynchronizowany model programu Revit |
![]() |
![]() |
![]() |
![]() |

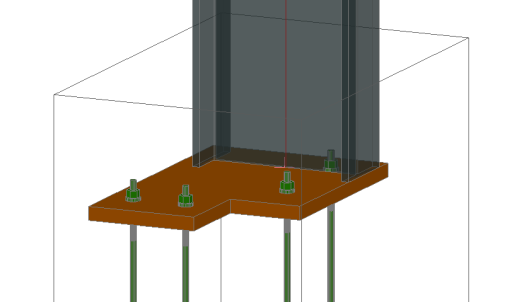

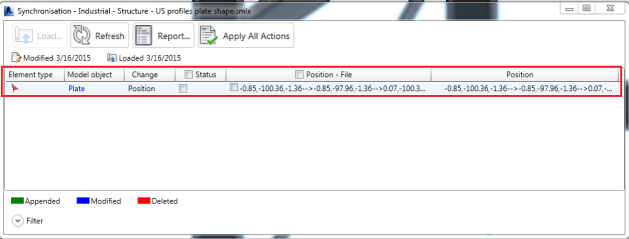

W kolejnym przykładzie kształt płyty podstawy został zmieniony w modelu programu Advance Steel. Po synchronizacji tej modyfikacji z powrotem do modelu programu Revit różnica jest także uchwytywana jako zmiana położenia. W oknie dialogowym Synchronizacja są porównywane współrzędne każdego punktu definiującego płyty i wyświetlane w interfejsie jako: „-0.85,-100.36,-1.36 à -0.85,-97.96,-1.36 à 0.07,-100.36,-1.36 à …”.

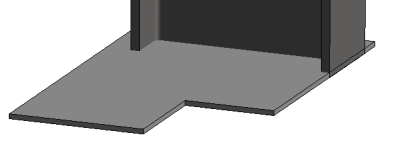

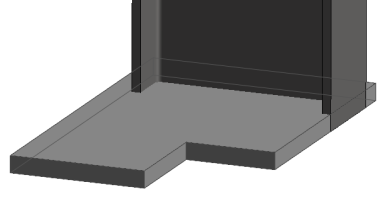

Po zastosowaniu zmiany kształt płyty jest odpowiednio zmieniany.
Model programu Advance Steel | Model programu Revit | Proces synchronizacji programu Revit | Zsynchronizowany model programu Revit |
![]() |
![]() |
![]() |
![]() |

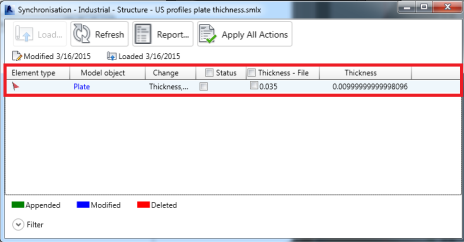

W poniższym przykładzie zwiększono grubość płyty w modelu programu Advance Steel. Po synchronizacji tej modyfikacji z powrotem do modelu programu Revit różnica jest uchwytywana jako zmiana grubości. Po zastosowaniu zmiany grubość płyty jest zmieniana odpowiednio do nowej wartości.
Model programu Advance Steel | Model programu Revit | Proces synchronizacji programu Revit | Zsynchronizowany model programu Revit |
![]() |
![]() |
![]() |
![]() |

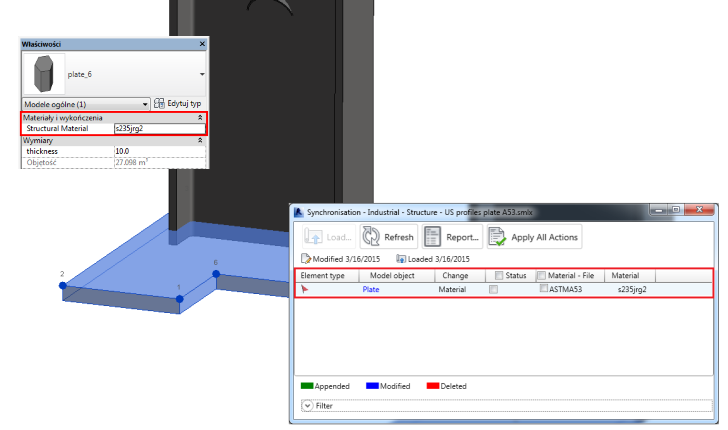

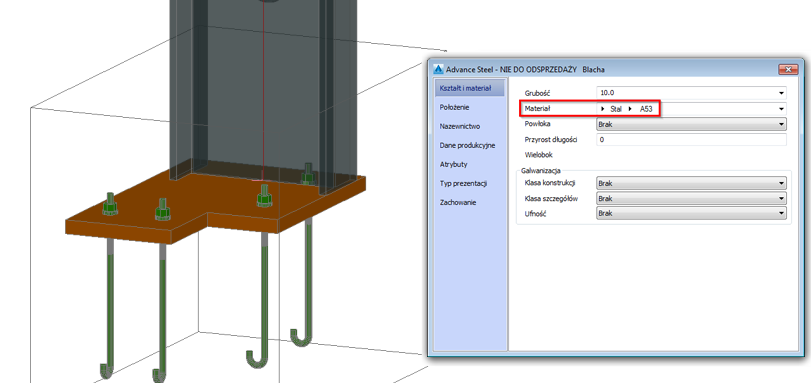

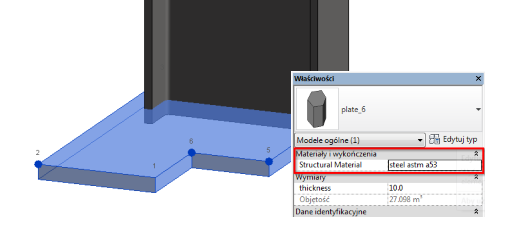

W poniższym przykładzie materiał płyty podstawy został zmodyfikowany na wartość „Stal ASTM A53” w programie Advance Steel. Ta modyfikacja została następnie zsynchronizowana w projekcie programu Revit. Różnica została uchwycona jako zmiana materiału. Po zastosowaniu zmiany materiał płyty jest zmieniany odpowiednio do nowej wartości.
Model programu Advance Steel |
![]() |
Proces synchronizacji z modelem programu Revit |
![]() |
Zsynchronizowany model programu Revit |
![]() |
