Importar DWG/DXF: Painel Camadas

O painel Camadas da caixa de diálogo Opções de importação permite que você escolha camadas específicas para importar de um arquivo DWG ou DXF.

• menu Arquivo > Importar > caixa de diálogo Selecionar arquivo a importar > lista suspensa Arquivos do tipo > Escolha Desenho do AutoCAD (*.DWG, *.DXF). > Selecione um arquivo DWG ou DXF. > Clique em Abrir. > Caixa de diálogo Opções de importação AutoCAD DWG/DXF > painel Camadas

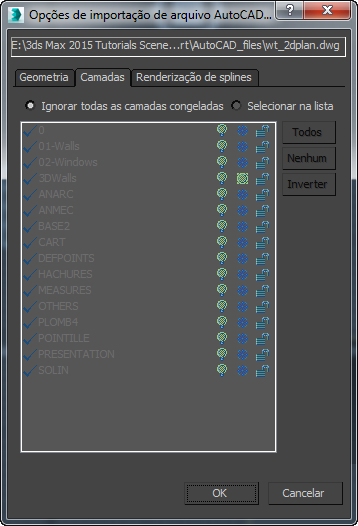

Painel Camadas

Esse painel é semelhante à caixa de diálogo Gerenciar camadas. Os nomes de camada permanecem os mesmos conforme especificado no arquivo de desenho.

• Ignorar todas as camadas congeladas

  Exclui a importação de objetos em camadas congeladas.

• Selecionar na lista

  Permite selecionar as camadas específicas que deseja importar. Uma marca de verificação ao lado do nome da camada indica que a camada será importada. Clique na camada para ativar ou desativar a marca de verificação.

[lista de camadas]

Essa janela exibe todas as camadas que compõem o desenho e exibe seu status como oculto/exibido ou congelado/descongelado.

Todas

Somente ativo quando a opção Selecionar na lista é escolhida. Seleciona todas as camadas na lista.

Nenhum

Somente ativo quando a opção Selecionar na lista é ativada. Cancela a seleção de todas camadas selecionadas.

Inverter

Somente ativo quando a opção Selecionar na lista é ativada. Clicar nesse botão inverte o conjunto de seleções: As camadas selecionadas atualmente são desmarcadas e as camadas não selecionadas são selecionadas.
