Cena XRef

Uma cena com referência externa, ou Cena XRef, aparece no arquivo atual, mas é, na verdade, carregada temporariamente a partir de outro arquivo MAX. Como resultado, a cena de origem é protegida contra todas as possíveis modificações na cena Refex por meio da cena principal. Atualizações ou modificações feitas na cena de origem também são atualizadas no arquivo principal quando as alterações são executadas e salvas no arquivo de origem.

• menu Arquivo > Referências > Cena XRef

Cenas XRef permitem que as equipes que trabalham no mesmo projeto tenham acesso ao trabalho de cada um, sem o risco de alterar os arquivos. Um projetista pode modelar uma construção, um segundo modelador pode criar o cenário; ou um modelador pode criar um cenário, enquanto outro modelador cria um personagem. O animador pode referenciar externamente o cenário como uma cena e animar as câmeras ou os personagens no cenário sem efetuar alterações no cenário. Se a configuração for alterada, as alterações serão refletidas na cena do animador.

Objetos carregados no arquivo principal por meio de cenas Refex não podem ser selecionados nem modificados, e não aparecem na caixa de diálogo Selecionar da cena, no Explorador de cenas, na pilha modificadora nem na Vista de trilha. É possível animá-los no arquivo atual somente usando a função Vincular ao pai na janela Cenas XRef.

Você pode encaixar as entidades de cena referenciadas externamente. Você pode utilizar Snap, AutoGrid e Clonar e Alinhar para posicionar objetos locais no contexto, bem como para designar objetos como a localização de destino para os clones. Se você precisar mover, girar ou dimensionar a cena referenciada, você pode associá-la a um objeto local. Transformar o objeto ao qual a cena referenciada externamente foi vinculada, transforma todos os objetos na cena referenciada externamente. Você também pode usar objetos de referência externa na cena, como o sistema de coordenadas de referência. Ao salvar as alterações no arquivo com referência externa (como objetos adicionados, editados ou excluídos), atualizar a Cena XRef herda estas alterações localmente.

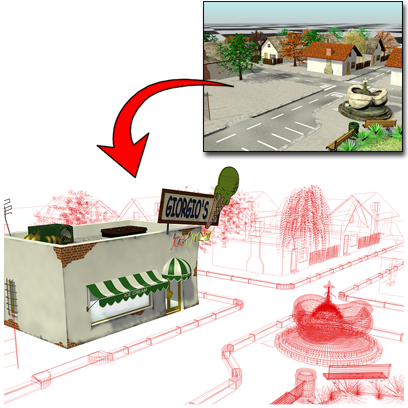

Importar todo o modelo de vila no modelo da construção como uma XRef

Dados de solução de radiosidade não podem ser parte de uma XRef se os objetos têm nomes duplicados. Para solucionar isto, altere os nomes duplicados. Além disso, para fazer referência a dados de radiosidade externamente, a função Salvar informações da cena no arquivo MAX deve ser ativada no Painel de radiosidade da caixa de diálogo Preferências. (Ela é ativada por padrão.)

Esteja ciente de que os efeitos de renderização não passam à cena principal por meio de cenas Refex. Para utilizar os efeitos de renderização (como brilho ou reflexo) do Arquivo de XRef, mescle-os usando os botões de Mesclagem encontrados na caixa de diálogo Ambiente e Efeitos.

Nota: Efeitos atmosféricos atribuídos a objetos do arquivo de origem passam ao arquivo principal quando o arquivo de origem é utilizado como cena Refex.

Selecionar Cena XRef exibe a caixa de diálogo Cenas XRef.

Nota: As cenas Refex têm uma limitação que não permite que arquivos vinculados da cena/do objeto de origem sejam carregados quando mesclados em uma nova cena. Por exemplo, suponhamos que uma cena de origem contenha um objeto vinculado a um arquivo dwg (CAD). Uma cena principal referencia a origem por meio de uma cena Refex. A cena Refex é mesclada na principal. Como resultado, a cena principal perde o vínculo com o arquivo CAD original. Nenhuma alteração feita no arquivo CAD originalmente vinculado aparecerá no arquivo principal.

Acessando cenas de XRef

Embora as XRefs sejam “caixas” inacessíveis na cena, elas podem ser acessadas de diversas formas.

• As câmeras e luzes nas cenas de XRef podem ser acessadas na lista de viewports e atribuídas às viewports na cena atual.
• Os objetos das cenas de XRef são incluídos na caixa de diálogo Informações de resumo.
• Os objetos podem ser encaixados ou usados para alinhamento com Grade automática e Alinhar.
• A Grade automática funciona em objetos de cena de XRef.
• É possível utilizar objetos de cenas de XRef como alvo para a clonagem ou sistemas de referência.

Aninhando cenas de XRef

As cenas de XRef podem ser aninhadas. Ou seja, uma cena de XRef pode conter outras cenas de XRef, que, por sua vez, contêm outras cenas de XRef.

Nota: Para que uma cena de XRef aninhada seja atualizada automaticamente, todos os arquivos da cena pai (arquivos que a incluem como uma XRef) devem ter a Atualização automática ativada.

Para obter mais informações sobre como aninhar cenas XRef, consulte a página "Sobreposições de cenas XRef".
