Possibilita a importação de dados de modelos 12D no Civil View.
O formato de arquivo 12D ASCII é o formato padrão de importação/exportação utilizado pelo software 12D Modelo™, um aplicativo de design civil da 12D Solutions Pty Ltd. Os arquivos 12D normalmente apresentam a extensão .12da.
Conceitos
Tipos de string suportados do 12D Model
O Civil View suporta os seguintes tipos de stringo do 12D Model:
- Strings 2D
- Strings 3D
- Strings 4D
- Strings de arco
- Strings de círculo
- Strings de face
- Strings de recurso
- Strings de interface
- Strings de tubo
- Strings de polyline
- Super-strings
- TINs
O Civil View não suporta os seguintes tipos de stringo do 12D Model:
- Strings de alinhamento
- Strings de drenagem
- Strings de tubulação
- Strings de plotagem
- Super-strings de alinhamento
- Super-TINs
- Strings de texto
Atributos de textura do 12D Model
O 12D Model utiliza atributos de textura para identificar quais materiais devem ser atribuídos a áreas específicas de uma TIN ou string de triangulação.
Os atributos de textura no 12D Model consistem em um código alfanumérico que pode ser anexado a cada de triângulo de uma TIN. O Civil View é capaz de ler esses atributos de textura, e o modo como os atributos são interpretados é definido por um arquivo de configuração personalizável denominado civilview.cfg. Esse arquivo de configuração está armazenado na pasta /plugcfg (há uma cópia dessa pasta para cada um dos idiomas utilizados pelo 3ds Max).

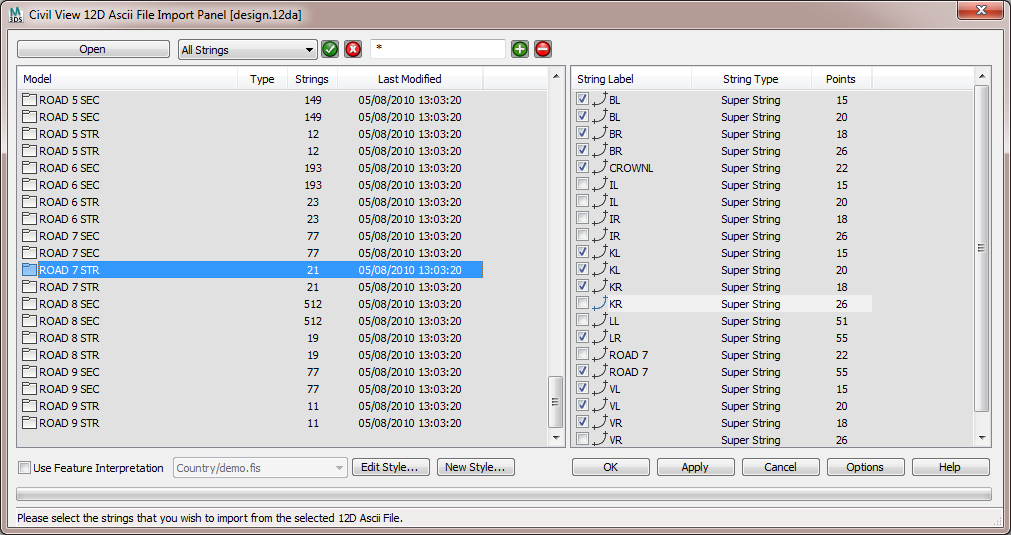

Interface
- Abrir
- Clique para abrir uma caixa de diálogo de arquivo e vá até o arquivo 12D ASCII desejado.
Notas importantes
- Para garantir que a funcionalidade de atualização do objeto funcione de forma eficaz no Civil View, recomendamos evitar duplicar ou apagar etiquetas de string no 12D Model.
- Atributos personalizados nos modelos e strings do 12D Model serão ignorados.
- Strings órfãs que não possuírem um nome de modelo associado serão ignoradas.
- Strings do 12D Model com lacunas serão importadas como objetos de forma individuais, contendo várias splines.
- Importar somente as seqüências de caracteres que provavelmente fazem parte da visualização. A importação de sequências que não sejam necessárias para fins de visualização diminuirá o desempenho do 3ds Max. Sempre é possível importar sequências adicionais em uma fase posterior.
- Todos os níveis nulos encontrados nas strings do 12D Model serão convertidos para um nível de 0.000.
- O Civil View lembra quais strings do 12D Model foram importadas em cada cena, impedindo que a mesma string seja importada mais de uma vez.
[opções de seleção]
Este grupo de controles fornece opções de filtragem para ajudar a selecionar partes de um ou mais modelos.
- [lista suspensa tipo de sequência]
- Permite escolher Todas as sequências (o padrão) ou um dos determinados tipos de sequência particulares disponíveis no modelo ativo.
-
[botão de marca de seleção] - Clique para selecionar as sequências que coincidem com sua escolha na lista suspensa.
[botão X]- Clique para cancelar a seleção de sequências selecionadas.
- [campo curinga]
- Permite restringir a seleção de sequências inserindo uma expressão curinga. Padrão = * (selecionar todas).
Também é possível usar a lista de conteúdo do arquivo para selecionar sequências individualmente ou clicar com o botão direito do mouse na lista para exibir um menu com outras opções de seleção.
[botão sinal mais]- Clique para selecionar as sequências que coincidem com o campo curinga.
[botão sinal menos]- Clique para cancelar a seleção das sequências que coincidem com o campo curinga.
- [lista de modelos]
- Lista os modelos no arquivo do 12D Model. Clique em um modelo para realçá-lo. Somente é possível realçar um modelo de cada vez, embora você possa selecionar sequências de vários modelos antes de terminar de usar o painel Importação de arquivos modelo.
- [lista de conteúdo do arquivo]
-
Lista as sequências contidas no modelo realçado, por etiqueta. Essa lista também mostra o tipo de string e o número de pontos. No caso de sequências de triangulação, o número de triângulos encontrados em cada sequência também é exibido.
Algumas etiquetas de sequência de caracteres na lista podem estar desativadas. Isto pode ocorrer para alguns motivos:
- A string já foi importada na cena atual.
O Civil View verifica automaticamente todas as strings e os nomes de modelo em comparação com as strings importadas anteriormente. Se uma combinação idêntica de etiqueta de string e nome de modelo já existir na cena atual, o item de lista correspondente estará desativado nesse painel.
- O tipo de string não é suportado pelo Civil View.
- A string já foi importada na cena atual.
[controles de interpretação de recursos]
Use estes controles para selecionar um Estilo de interpretação de recursos a aplicar às sequências importadas.
A interpretação de recursos associa estilos de criação de objetos do Civil View predefinidos a objetos à medida que são importados. A faixa de definição de estilo que pode ser referenciada a partir de um estilo de interpretação de recursos inclui:
-
Estilos de objeto de circuito
-
Estilos de posicionamento de objetos
-
Estilos de marcas viárias
-
Estilos de objeto de trilho
-
Estilos de objetos de construção civil
A aplicação de interpretação de recursos remove muito do trabalho associado com o desenvolvimento de modelos de visualização a partir de dados de projeto de engenharia civil. É possível colocar guard rails, marcas viárias, mobiliário de rua, linhas férreas e veículos em uma cena de forma completamente automática a partir de uma biblioteca de estilos predefinidos.
Se a interpretação de recurso não estiver ativa, os objetos de forma criados a partir de dados do modelo 12D importado serão coloridos de acordo com uma tabela de combinação de cores presente no arquivo civilview.cfg , fornecido com o Civil View. Esse arquivo pode ser personalizado e é armazenado na pasta \plugcfg (há uma cópia dessa pasta para cada idioma usado pelo 3ds Max).
- Editar estilo
- Clique para abrir o Editor de estilos de interpretação de recursos e carregar o Estilo de interpretação de recursos predefinido selecionado.
- Novo estilo
- Clique para abrir o Editor de estilos de interpretação de recursos para iniciar a criação de um novo Estilo de interpretação de recursos.
- Opções
- Clique para abrir a guia Opções de importação do painel Preferências do Civil View, onde é possível configurar uma variedade de padrões de importação de geometria, tais como o ângulo limite de suavização da malha.
A cada objeto do Civil View derivado dos dados de triangulação MX, é atribuído um canal de material padrão principal que é atribuído a quaisquer triângulos desagrupados ou não identificados. O canal de material padrão para superfícies importadas também é definido no painel Preferências do Civil View.
