Alinhamentos são objetos de forma inteligente que normalmente representam a linha central de uma estrada, ferrovia ou outro recurso linear.
Os alinhamentos importados são derivados somente de combinações de alinhamento e perfil do AutoCAD Civil 3D. Para importar um Alinhamento, utilize o painel de importação do Civil 3D. Os perfis de layout são automaticamente associados aos alinhamentos importados. O Civil View não suporta perfis de superfície (por vezes, conhecidos como perfis do terreno existentes) ou perfis sobrepostos.
O que são alinhamentos e perfis?
Alinhamentos são basicamente os objetos de forma inteligente, que geralmente são construídos com base em uma sequência de entidades geométricas tangenciais. Há três tipos de entidades básicas: arcos, retas e espirais.
Os alinhamentos normalmente representam a linha de centro ou a linha de controle longitudinal principal de uma estrada, ferrovia ou de outro recurso linear projetado. Os alinhamentos geralmente são projetados para atender às normas de projeto específicas de agências locais que normalmente são necessárias para aderir a requisitos mínimos/máximos de raios de curva, tamanho de curva e superelevação.
Enquanto os alinhamentos descrevem o caminho horizontal de uma forma (visível em uma vista plana ou superior), os perfis de layout são utilizados para descrever o caminho vertical de uma forma. Os perfis de layout (algumas vezes conhecidos como projeto ou perfis de solo acabados) são construídos, de forma semelhante, com base em uma série de entidades geométricas tangenciais, mas há apenas dois tipos básicos: escalas retas e curvas verticais.
Um alinhamento pode ter uma ou mais alternativas de perfil de layout associadas a ele. Como alternativa, um alinhamento pode não ter perfis de layout associados, o que resulta em uma forma com uma elevação constante no eixo Z.
Para obter uma visão geral completa de alinhamentos e perfis, consulte a Documentação do usuário do AutoCAD Civil 3D.

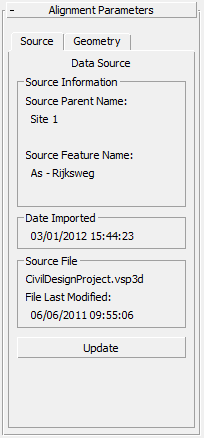

Painel Fonte de dados
Exibe informações sobre a origem referente ao alinhamento importado.
Grupo de Informações de origem
- Nome do pai de origem
- Exibe o modelo de origem ou nome do site de coleção do ponto de origem do qual a geometria desse alinhamento foi derivada. Normalmente, é um nome de site do Civil 3D.
- Nome do recurso de origem
- Exibe o nome do alinhamento de origem do qual a geometria desse alinhamento foi derivada. Normalmente, é um nome de alinhamento do Civil 3D.
Grupo Data de importação
A data e a hora em que esse alinhamento foi criado com base nos dados do arquivo de origem indicado.
Grupo de Arquivos de origem
- [nome do arquivo]
- O nome e o caminho do arquivo de origem do qual o alinhamento foi derivado.
- Último arquivo modificado
- A data em que o arquivo de dados de origem foi atualizado pela última vez.
Se essa data for posterior à data na qual o objeto foi importado, esta deverá indicar que o objeto selecionado pode estar fora da etapa com seus dados do projeto de origem atual.
Este valor estará em branco se o arquivo de origem não puder ser encontrado.
- Atualizar
- Clique para atualizar o alinhamento do arquivo de importação de origem original. Este botão não ficará disponível se o arquivo de origem original não for encontrado em seu caminho original.
Consulte Atualização de objetos do Civil View para obter mais detalhes.
Dica: É possível utilizar o Imported Object Manager para atualizar múltiplos objetos simultaneamente

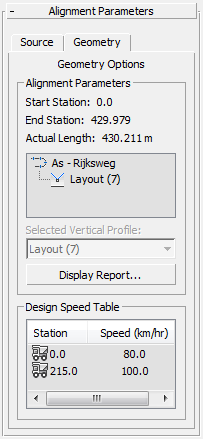

Painel Opções de geometria
Fornece informações geométricas relativas à estrutura da entidade e ao caminho longitudinal do alinhamento importado e a todos os perfis associados.
Grupo Parâmetros de alinhamento
- Posição inicial
- Os valores da posição medem a distância ao longo de um alinhamento em um determinado ponto na forma. O valor da Posição inicial exibe o valor da posição aplicado no primeiro ponto da forma.
- Posição final
- O valor da Posição final mostra o valor da posição aplicado no último ponto na forma.
- Comprimento real
- Mostra o comprimento real atual do alinhamento.
Esse valor pode variar um pouco quando comparado à diferença entre os valores da posição inicial e final do alinhamento. Isso ocorre porque os valores são calculados e aplicados no aplicativo do projeto de origem antes de exportar para o Civil View, enquanto o comprimento real do alinhamento é medido no 3ds Max.
- [estrutura de alinhamento]
- Fornece uma vista hierárquica do alinhamento importado, incluindo quaisquer perfis de layout associados a ele. Quando um alinhamento está relacionado a mais de um perfil de layout, todos os perfis de layout são importados para o Civil View, mas somente o primeiro é usado.
- Perfil vertical selecionado
- Quando um alinhamento contém referências para mais de um perfil de layout, esse controle indica qual perfil de layout ficará ativo.
- Relatório de exibição
- Clique nesta opção para gerar um relatório detalhado do alinhamento importado e do perfil de layout. O relatório exibe informações de coordenadas, posição e entidade geométrica para cada vértice no alinhamento selecionado. Esse relatório pode ser exibido na tela ou impresso.
Grupo Tabela de velocidade do projeto
Indica quaisquer critérios de projeto com base na posição que foram aplicados ao alinhamento durante o processo do projeto no Civil 3D. Os critérios do projeto podem ser aplicados aos alinhamentos no Civil 3D para verificar a compatibilidade com as normas de projeto locais específicas da agência.
