Permite cobrir objetos de forma sobre uma superfície.
Esta ferramenta é especialmente útil para modificar formas 2D importadas que precisam ser modeladas sobre uma superfície de rodovia para aplicar a geometria de marcação de estrada.

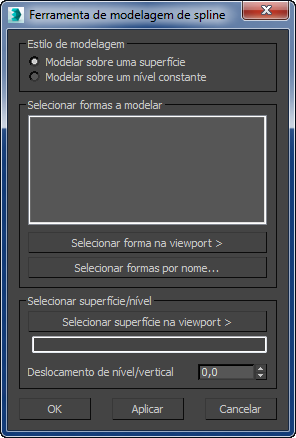

grupo Estilo de Cobertura
Escolha se deseja cobrir os objetos de forma selecionados em uma superfície selecionada ou sobre um nível especificado ou de elevação.
- Cobrir sobre uma superfície(O padrão). Cobre as formas sobre uma superfície.
- Cobrir sobre um nível constante Cobre as formas a um nível constante. Dica: Com esta opção, formas 3D se tornam bidimensionais.
Selecione o grupo Formas para serem cobertas
Você pode selecionar uma ou mais formas.
- [Lista de formas]
- Lista as formas que você selecionou.
- Selecionar forma da viewport
- Clique para ativar e, a seguir, clique para selecionar um perfil em uma viewport.
- Selecionar formas por nome
- Clique para exibir uma caixa de diálogo Selecionar formas por nome (semelhante a Selecionar objetos), onde é possível selecionar a partir de uma lista de formas.
Grupo Selecionar superfície/nível
- Selecionar superfície de viewport
- Clique para ativar e, a seguir, clique para selecionar a forma em uma viewport.
- [nome de superfície]
- Quando você usa a opção cobertura de superfície, exibe o nome da superfície.
- Nível constante/Deslocamento vertical
- Quando a opção nível constante está ativa, define o valor do nível. Quando a opção cobertura de superfície está ativa, define um deslocamento vertical para as formas cobertas.
