Uma rede de tubulação atua como container para gerenciar um conjunto de componentes de tubulação e estrutura relacionados.
O que são Redes de Tubulação?
No AutoCAD Civil 3D, um objeto da rede de tubulação atua como container para gerenciar um conjunto de componentes de tubulação e estrutura relacionados. Normalmente, os tubos e as estruturas dentro de cada container da rede de tubulação estão conectados entre si, formando um único tubo ou rede de tubulação. Uma rede de tubulação pode conter apenas tubos, estruturas ou, mais comumente, ambos os tubos e estruturas.

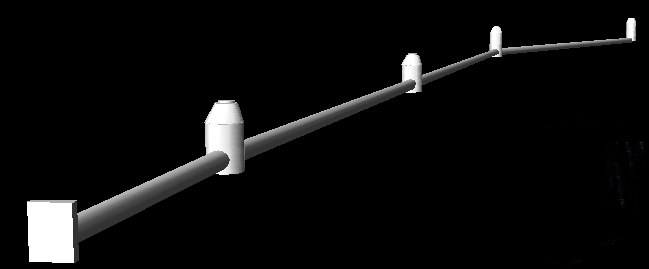

Em Civil View, uma rede de tubulação é representada por um grupo aberto de componentes de estrutura e tubulação relacionados. Estes grupos são deixados abertos por padrão, para que você possa selecionar componentes individuais dentro de cada rede de tubulação e editá-los se assim desejar. No entanto, você pode optar fechar manualmente cada grupo Rede de Tubulação Importada.
O Civil View não atribui automaticamente materiais a redes de tubulação importadas.
Para obter uma visão geral das redes de tubulação, consulte a Documentação de Usuário do CAD Civil 3D.

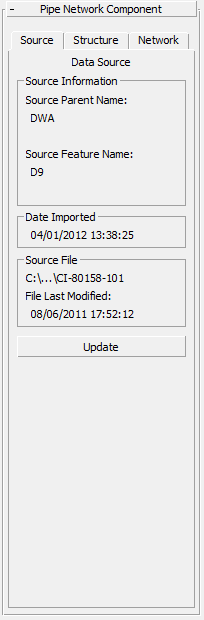

Painel Fonte de dados
Exibe informações sobre a origem relacionados com a estrutura da rede de tubulação ou componente de tubulação selecionado.
Grupo de Informações de origem
- Nome do pai de origem
- Mostra o nome da Rede de Tubulação Importada original dentro do qual o componente selecionado é contido.
- Nome do recurso de origem
- Exibe o nome de origem da estrutura ou componente de tubulação selecionado.
Grupo Data de importação
A data e a hora em que a rede de tubulação pai foi criada a partir dos dados do arquivo de origem indicado.
Grupo de Arquivos de origem
- [nome do arquivo]
- O nome e caminho do arquivo de origem a partir do qual a rede de tubulação pai foi derivado.
- Último arquivo modificado
- A data em que o arquivo de dados de origem foi atualizado pela última vez.
Se esta data for posterior à data em que o objeto foi importado, isto indica que a rede de tubulação selecionada pode estar desajustada em relação aos dados de projeto de origem atuais.
Este valor estará em branco se o arquivo de origem não puder ser encontrado.
- Atualizar
- Clique para atualizar a rede de tubulação do arquivo de importação fonte original. Este botão não ficará disponível se o arquivo de origem original não for encontrado em seu caminho original.
Consulte Atualização de objetos do Civil View para obter mais detalhes.
Dica: Você pode usar o Gerenciador de Objetos Importados para atualizar várias redes de tubulação simultaneamente

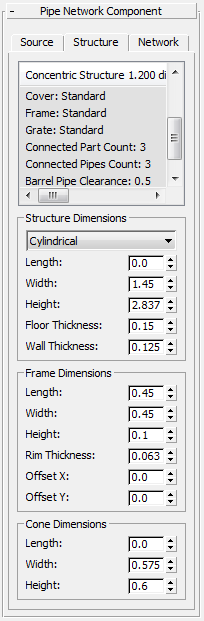

Painel Estrutura
É exibido quando você seleciona um componente da estrutura. Mostra os dados dimensionais e de atributos associados ao componente de estrutura selecionado.

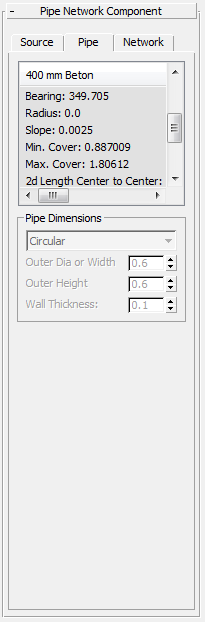

Painel Tubulação
É exibido quando você seleciona um componente da tubulação. Mostra os dados dimensionais e de atributos associados ao componente de tubulação selecionado.

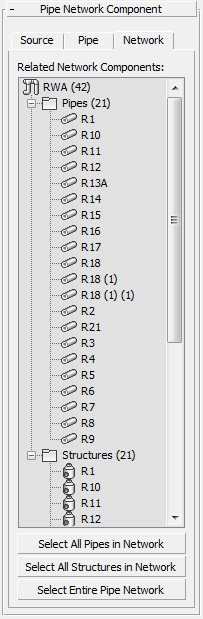

Painel Rede
Fornece uma visão geral dos componentes relacionados com a tubulação e estruturas que fazem parte da rede de tubulação selecionada.
