Utilidade Correspondência de perspectiva

Usa uma imagem de plano de fundo para orientar uma câmera para que sua posição e campo de visão coincidam com a perspectiva da imagem.

• Menu Iluminação/Câmeras > Ferramentas (Iluminação/Conjunto de Câmeras) > Correspondência de Perspectiva > Implementação de controles de correspondência de perspectiva
• Painel Utilidades > Implementação de utilidades > Botão Correspondência de Perspectiva > Implementação de Controles de Correspondência de Perspectiva

Dica: Enquanto você usa a Correspondência de perspectiva, o modo Zoom pan 2D permite aplicar panorâmica (reboque) ou zoom (dolly) à viewport sem alterar o quadro de renderização. Em uma vista de câmera, pan e zoom 2D não alteram a posição da câmera.

Grupo de pontos de fuga

Mostrar / Ocultar pontos de fuga

Clique para mostrar ou ocultar as meta-alças de pontos de fuga e começar a ajustar.

Importante: A câmera deve ser uma Câmera livre Se uma viewport pertencer a uma Câmera-alvo, o 3ds Max exibirá um aviso a esse respeito na viewport.

[botões de rádio de seleção de eixo]

Escolha os eixos de pontos de fuga: todos os três eixos XYZ ( padrão), ou um par de eixos.

Permitir vista distorcida

Marque essa opção para permitir uma vista distorcida (câmera dimensionada não uniforme). Quando ATIVADA, a correspondência de perspectiva pode resultar em uma vista final distorcida e em uma câmera dimensionada não uniforme. Isso é útil se você tem uma lente que distorce o objeto ou uma imagem de plano de fundo que é dimensionada em uma única direção e você precisar de uma deformação de câmera não uniforme para compensar. Padrão=Ativado

Nota: Alguns programas não oferecem suporte totalmente para câmeras dimensionadas não uniformes.

Grupo de pontos de âncora

Você pode escolher um objeto como "âncora" de combinação de perspectiva. Quando você usar um objeto como ancora, a distância da Correspondência perspectiva e rotação e usar o objeto como o ponto pivô da câmera.

Dica: Se a geometria que você está colocando na cena for grande ou complexa, poderá ser útil usar um objeto auxiliar, como Ponto ou Fictício. Conecte a geometria ao auxiliar, selecione-o para ser o objeto Âncora e utilize os controles giratórios Horizontal/Vertical ou (Reboque/Pan) para colocar a geometria de acordo com o plano de fundo.

Selecionar Objeto de Âncora

Clique para ativar e, a seguir, clique em um objeto para tornar âncora.

A etiqueta do botão muda para mostrar o nome do objeto selecionado. Se você excluir um objeto, a etiqueta reverte para "Selecionar objeto de âncora"

Grupo Ajustes de câmera

É possível desfazer estas operações.

Nota: As configurações horizontal e vertical são valores relativos: após utilizar para ajustar a localização da grade, eles revertem para seu padrão de 0,0.

Horizontal

Expande a grade de construção horizontalmente.

Vertical

Expande a grade de construção verticalmente.

Distância

Ajusta a distância dos objetos.

A Correspondência de Perspectiva ajusta a distância, basta elevar a câmera para frente ou para trás.

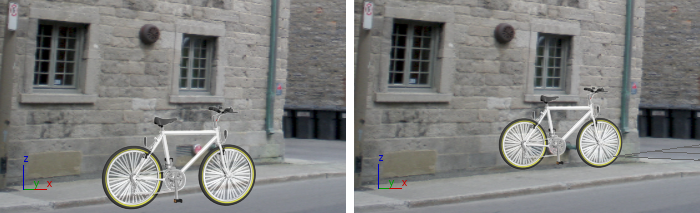

Alterar a distância altera o tamanho de um objeto em relação ao plano de fundo.

Rotação

Esse botões giram a câmera sobre o objeto selecionado utilizando Ponto de âncora Selecionar objeto de âncora. Exceto para o local da câmera, isso não altera a geometria da cena.

Se você não tiver escolhido um Objeto de âncora, a câmera gira em torno do ponto focal.

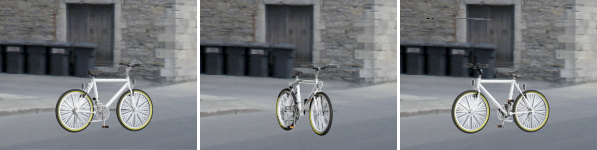

Rotacionar a câmera altera a orientação de um objeto de acordo com o plano de fundo.

[no sentido horário ] Clique para rotacionar a câmera em 90 graus no sentido horário sobre o objeto de âncora.

[no sentido anti-horário ] Clique para girar a câmera 90 graus no sentido anti-horário sobre o objeto de Âncora.
