Você começara clonando o objeto criado na lição anterior. Levará o clone, então, que mantém os modificadores de torção, conicidade e FFD e usará as técnicas de edição de polígono para criar a estrutura de mainéis.
Configurar a lição:
- Continue trabalhando na sua cena da lição anterior ou abra \modeling\highrise\building1_glazing.max.
Crie os mainéis para a construção:
-
Selecione o objeto de vidraça (a torre). Na barra de menu, selecione Editar
Duplicar. Na caixa de diálogo Opções de clonagem grupo Objetos, selecione Referência. Altere o nome do objeto para Construção 1 - Mainéise clique em OK.
Como referência, o objeto de mainéis recém criado se comporta de uma forma específica. Nenhuma edição posterior no objeto de mainéis afetará o objeto de vidraça. No entanto, se você modificar o objeto de vidraça, o objeto de mainéis será afetado. Desta forma, quaisquer alterações aos modificadores que afetam a estrutura da torre, que foram criados no objeto de vidraça, podem ser transmitidas para os mainéis. Porém, quaisquer edições de polígono que pretendam afetar os mainéis, não afetam a geometria do objeto de vidraça.
Se o objeto de mainéis for clonado como uma cópia em vez de uma referência, ele seria completamente independente do original.
Se o objeto de mainéis for clonado como uma instância, ele seria completamente dependente do original e vice-versa: todas as modificações feitas em um objeto podem afetar o outro.

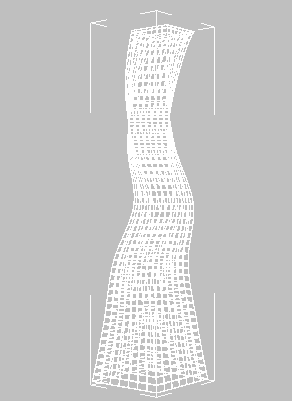

- Com o objeto Construção 1 - Mainéis selecionado, clique com o botão direito do mouse na janela gráfica e, no menu, selecione o quadrante Isolar seleção.
O modo de isolamento garante que você trabalhe no objeto correto.
Agora, leve os polígonos que formam a grade da janela e modifique-os para assumir as características dos mainéis. Use o modificador Editar polígono para fazê-lo.
- A partir da lista de modificadores, escolha Editar Polígono.
Observe como uma barra cinza está inserida entre o modificador recém adicionado modificador Editar Polígono e todos os outros modificadores. A barra indica que todos os modificadores sobre a barra afetam a referência de objeto somente e não afetarão o objeto original. Desta forma, é possível manter a modificação nos objetos de mainéis sem afetar o objeto de vidraça.
Em seguida, remova alguns polígonos desnecessários.
- Ative a janela de visualização Perspective (Perspectiva).
Dê zoom,
orbite
e faça uma panorâmica até que o telhado da torre esteja claramente visível e, a seguir, na implementação Seleção, clique em
(Polígono) para ativá-lo.
-

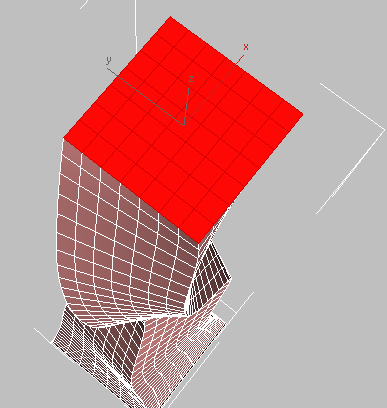

Selecione o meio polígono no telhado. Na implementação Seleção, clique em Aumentar repetidamente até selecionar todo o telhado. Pressione Excluir para remover todos os polígonos.
- Repita os dois passos anteriores para remover os polígonos que compõem a parte inferior da construção.
Agora você criará inserções fora dos polígonos remanescentes, que serão usados como mainéis da janela.
Transforme o objeto de mainéis em uma treliça:
- Pressione Shift + Z repetidamente para desfazer as alterações da janela de visão, de modo que você possa ver toda a construção na janela de visão Perspectiva, novamente.
- Pressione Ctrl + A para selecionar todos os polígonos na construção.
- Na implementação Seleção, clique no botão
Configurações ao lado do botão Inserção (à direita do botão principal).
3ds Max Exibe os controles do Caddy para a inserção.
- No primeiro controle de caddy, escolha Por polígono na lista suspensa.
- No segundo controle, Quantidade, altere o valor para 0,3 me clique em
(OK).
A opção Por polígono aplica a inserção de edição do polígono a cada polígono na seleção.
- Pressione Excluir para remover os polígonos e manter suas inserções.
- Na implementação Seleção, clique em
(Polígono) para sair do modo de seleção Polígono.
- Na janela de visão Perspectiva, aumente o zoom nos mainéis que você acabou de criar.

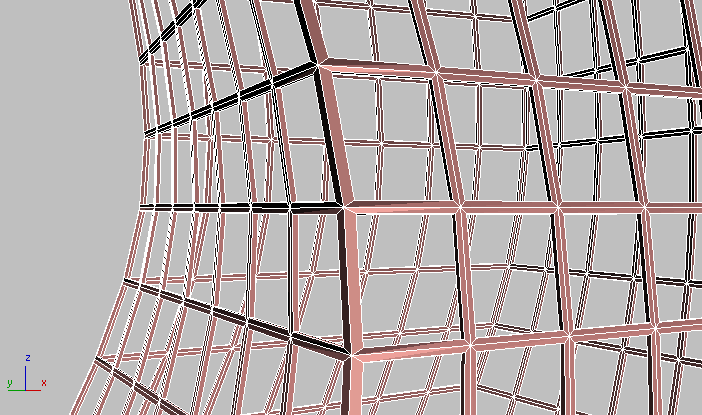

Os mainéis s aparecem como faces finas e bidimensionais. Você precisa para dar espessura a elas.
Deixe os mainéis mais espessos:
- Na lista Modificadores seção Modificadores de objeto-espaço, escolha Revestimento. Na implementação Parâmetros, defina a Quantidade exterior para 0,3 m.

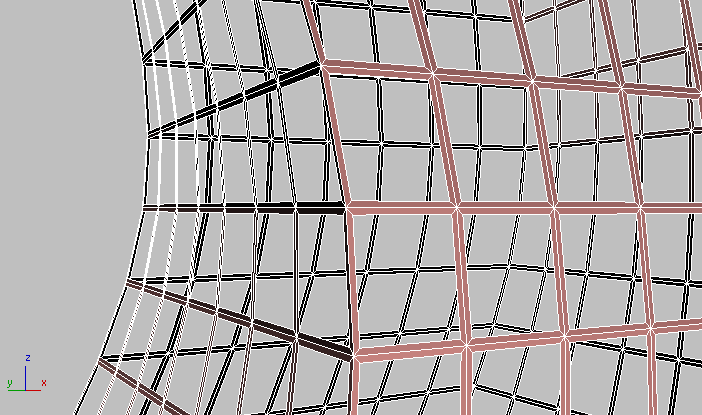

Agora, os mainéis têm espessura o suficiente para aparecerem ao renderizar a cena.
Exibir a estrutura da vidraça:

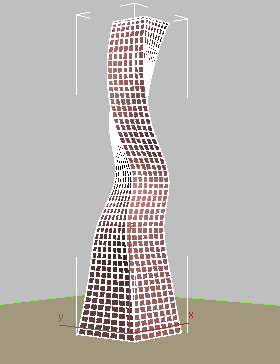

- Clique com o botão direito na viewport e no menu de quadrante, selecione Finalizar isolar. Agora, é possível ver os objetos de vidraça e de mainéis juntos.
Agora, você está pronto para criar o revestimento metálico da estrutura.
Salve o trabalho:
- Salve a cena como my_building_mullions.max.
