Quick Setup Wizard

Define as unidades e a área do desenho.

NOVO (comando) Pesquisa: Usar assistente > Configuração rápida

Nota: A variável de sistema STARTUP precisa ser definida com um valor de 1 para que essa caixa de diálogo seja exibida.

Lista de opções

As seguintes opções são exibidas.

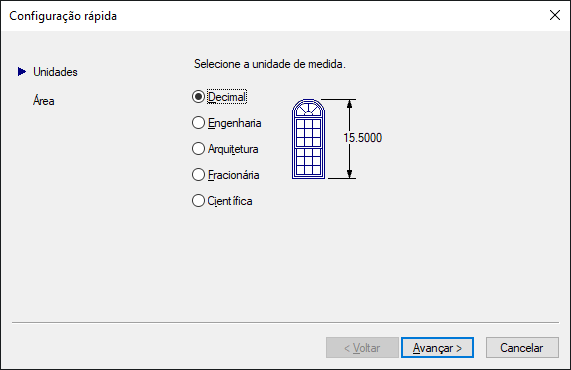

O assistente Quick Setup possui duas páginas: Units e Area. À medida que você vai trabalhando nesse assistente, escolha Back e Avançar para alternar as telas. Para fechar o assistente e criar o novo desenho com as configurações especificadas, escolha Finish na última tela.

Unidades

Indica o formato no qual você insere e no qual o programa exibe coordenadas e medidas. Existem diversos formatos disponíveis. Engenharia e Arquitetura têm uma unidade base específica (polegadas) já atribuída. Você pode selecionar outros estilos de medida que possam representar qualquer unidade de medida conveniente.

Nota: Você controla a precisão (o número de casas decimais exibidas em todas as medidas) usando o assistente Advanced Setup ou o comando UNIDADES. A precisão padrão utilizada por Quick Setup é quatro (0.0000).

Decimal

Exibe as medidas em notação decimal.

Engineering

Exibe as medidas em pés e polegadas decimais.

Architectural

Exibe as medidas em pés, polegadas e polegadas fracionárias.

Fractional

Exibe as medidas em notação de números mistos (inteiro e fracionário).

Scientific

Exibe as medidas em notação científica (números expressos na forma do produto de um número decimal entre 0 e 10 e uma potência de base 10).

Area

Indica a largura e o comprimento, em unidades de escala total, do item que você planeja desenhar. Essa configuração limitará a área do desenho coberta por pontos de grade quando a grade estiver ativada. Quando a verificação de limites está ativada com o comando DEFLIMITE, essa configuração também restringe as coordenadas que podem ser inseridas na área retangular. Você pode alterar a área do desenho e ativar e desativar a verificação de limites com o comando DEFLIMITE.
