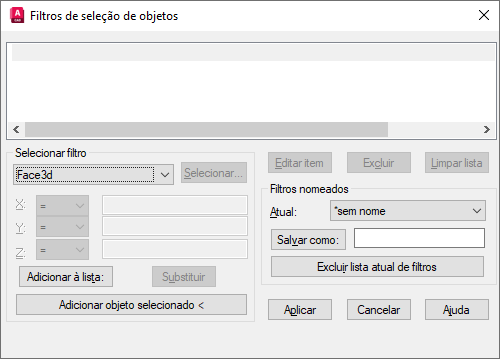

Caixa de diálogo Filtros de seleção de objeto

Filter Property List

Exibe uma lista das propriedades do filtro que compõem o filtro atual. O filtro atual é o selecionado em Current, na área Named Filters.

Select Filter

Adiciona propriedades de filtro para o filtro atual.

Object Types and Logical Operators

Relaciona os tipos de objetos que você pode filtrar e os operadores lógicos (AND, OR, XOR e NOT) para agrupar as expressões de filtro.

Se você utiliza operadores lógicos, certifique-se de que uniu e equilibrou-os corretamente na lista de filtros. O número de operandos que podem estar contidos depende da operação.

Operadores lógicos
Operador de início	Contém	Operador de fim
Begin AND	Um ou mais operandos	End AND
Begin OR	Um ou mais operandos	End OR
Begin XOR	Dois operandos	End XOR
Begin NOT	Um operando	End NOT

Por exemplo, o filtro a seguir seleciona todos os círculos, menos aqueles com raio igual ou maior que 1.0:

Object =Circle

**Begin NOT

Circle Radius >= 1.00

**End NOT

X, Y, Z Parameters

Defina parâmetros de filtro adicionais dependendo do objeto. Por exemplo, se você selecionar Line Start, poderá inserir os valores das coordenadas X, Y e Z que deseja filtrar.

Nos parâmetros do filtro, utilize os operadores relativos tais como < (menor que) ou > (maior que). Por exemplo, o filtro a seguir seleciona todos os círculos com os centros maiores ou iguais a 1,1,0 e raios maiores ou iguais a 1:

Object = Circle

Circle Center X >= 1.0000 Y >= 1.0000 Z >= 0.0000

Circle Radius >= 1.0000

Select

Exibe uma caixa de diálogo relacionando todos os itens do tipo especificado no desenho. Selecione os itens a serem filtrados. Por exemplo, se selecionar o tipo de objeto Color, Select exibe uma lista de cores para escolher para o filtro.

Add to List

Adiciona a propriedade Select Filter atual à lista de filtros. As propriedades de filtro adicionadas ao filtro sem nome permanecem disponíveis durante a sessão atual, a não ser que sejam excluídas manualmente.

Substitute

Substitui a propriedade de filtro selecionada na lista de propriedades de filtro com a exibida em Select Filter.

Add Selected Object

Adiciona um objeto selecionado no desenho à lista de filtros.

Edit Item

Move a propriedade de filtro selecionada para editar na área Select Filter. O filtro editado substitui a propriedade do filtro selecionado.

Excluir

Exclui uma propriedade de filtro selecionada do filtro atual.

Clear List

Exclui todas as propriedades relacionadas do filtro atual.

Named Filters

Exibe, salva e exclui filtros.

Current: Exibe filtros salvos. Selecione uma lista de filtros para torná-la atual. O filtro nomeado e a sua lista de propriedades são carregados a partir do arquivo padrão, filter.nfl.
Salvar como: Salva uma lista de filtros e sua lista de propriedades. O filtro é gravado no arquivo filter.nfl. Os nomes podem conter até 18 caracteres.
Excluir lista de filtros atual: Exclui um filtro e todas as propriedades do arquivo de filtro padrão.

Aplicar

Sai da caixa de diálogo e exibe o prompt Select Objects, na qual é criado um conjunto de seleção. O filtro atual é utilizado nos objetos que você selecionar.
