A seleção de uma malha poligonal fornece opções especializadas de EDITARP.
Os prompts a seguir são exibidos.
Edit Vertex

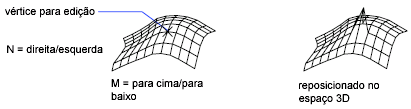

Edita vértices individuais de uma malha poligonal que pode ser vista como uma matriz retangular M por N, em que M e N são as cotas especificadas em MALHA3D. As variáveis de sistema SURFTAB1 e SURFTAB2 armazenam os valores M e N para SUPERREG, SUPERTAB, SUPERREV e SUPARESTA.
Pressionar Enter aceita o padrão atual que é Próximo ou Anterior.
- Avançar
-
Move o marcador X para o vértice seguinte. O marcador não completa a volta do final para o início da malha, mesmo que esteja fechada.
- Previous
-
Move o marcador X para o vértice anterior. O marcador não completa a volta do início para o final da malha, mesmo que esteja fechada.
- Left
-
Move o marcador X para o vértice anterior na direção N. O marcador não completa a volta do início para o final da malha, mesmo que esteja fechada.
- Right
-
Move o marcador X para o vértice seguinte na direção N. O marcador não completa a volta do final para o início da malha, mesmo que esteja fechada.
- Para cima
-
Move o marcador X para o vértice seguinte na direção M. O marcador não completa a volta do final para o início da malha, mesmo que esteja fechada.
- Para baixo
-
Move o marcador X para o vértice anterior na direção M. O marcador não completa a volta do início para o final da malha, mesmo que esteja fechada.
- Move
-
Reposiciona o vértice e move a marca de edição.
- Regen
-
Regenera a malha poligonal.
- Exit
-
Sai do modo Edit Vertex.
Smooth Surface

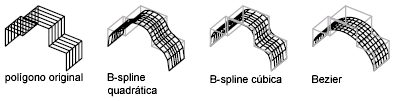

Ajusta uma superfície suave. A variável de sistema SURFTYPE controla o tipo de superfície à qual essa opção se ajusta. Os tipos de superfície incluem B-spline quadrática, B-spline cúbica e Bezier.
Desmooth
Restaura a malha poligonal de pontos de controle originais.
Mclose
Fecha as polilinhas de direção M-caso a malha poligonal esteja aberta na direção M.
Mclose e Nclose serão substituídos por Mopen e Nopen se a malha poligonal estiver atualmente fechada na direção M ou N.
Mopen
Abre polilinhas de direção M-caso a malha poligonal esteja fechada na direção M.
Nclose
Fecha as polilinhas de direção N-caso a malha poligonal esteja aberta na direção N.
Nopen
Abre as polilinhas de direção N-caso a malha poligonal esteja fechada na direção N.
Desfazer
Reverte operações até o início da sessão de EDITARP.
