Crie um sólido ou superfície 3D ao varrer um perfil ao longo de um caminho.

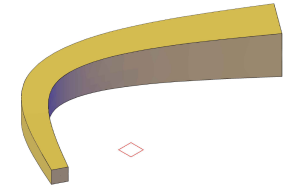

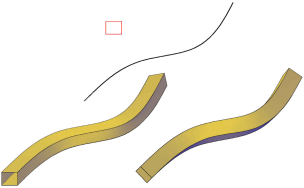

O comando VARREDURA cria um sólido ou superfície ao estender uma forma do perfil (o objeto que é varrido) ao longo do caminho especificado). Quando se varre um perfil ao longo do caminho, o perfil é movido e alinhado de forma normal (perpendicular) ao caminho. Perfis abertos criam superfícies e curvas fechadas criam sólidos ou superfícies.
Você pode varrer mais de um objeto de perfil ao longo de um caminho.
Opções para a varredura
Quando se efetua a extrusão de objetos, pode-se especificar qualquer das seguintes opções:
- Modo.Define se a varredura cria um sólido ou uma superfície.
- Alinhamento. Se o perfil não está no mesmo plano do caminho de varredura, especifique como o perfil se alinha com o caminho de varredura.
- Ponto base. Especifique o ponto base no perfil para varrer ao longo do perfil.
- Escala. Especifique um valor que irá alterar o tamanho do objeto do início ao fim da varredura. Insira uma expressão matemática para restringir o dimensionamento do objeto.

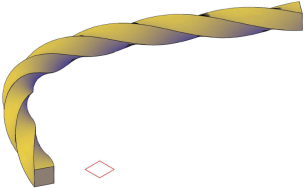

- Girar.Ao inserir o ângulo de giro, o objeto rotaciona ao longo do comprimento do perfil. Insira uma expressão matemática para restringir o ângulo de giro do objeto.
