Sobre o uso de um dispositivo 3Dconnexion para navegar nas vistas

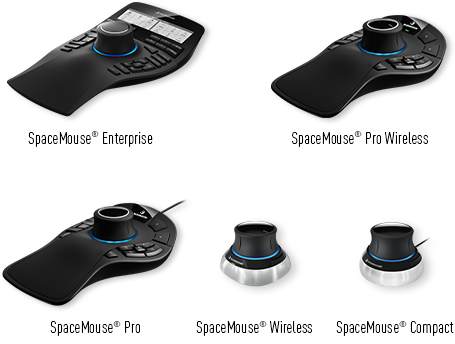

Um mouse 3D 3Dconnexion é usado para reorientar e navegar na vista de um modelo. O dispositivo tem uma cápsula de controle sensível à pressão projetado para se flexionar em todas as direções.

Quando ocorre uma alteração na vista com o mouse 3D 3Dconnexion, a ferramenta ViewCube é reorientada para refletir a vista atual.

Opções do 3Dconnexion na barra de navegação

Você pode alterar o comportamento do mouse 3D 3Dconnexion a partir da barra de navegação.

Opção	Descrição	Exemplo
Modo de objeto	Navega e reorienta a vista na direção da cápsula de controle.	Mova a cápsula de controle para efetuar a panorâmica da vista para a direita.
Modo de navegação	Simula a navegação no modelo. A vista do modelo é movida na direção contrária da cápsula de controle. A orientação e altura da vista atual são mantidas.	Mova a cápsula de controle para elevar a vista. Isso faz parecer que o modelo está se movendo para baixo.
Modo de voo	Simula o voo no modelo. A vista do modelo é movida na direção contrária da cápsula de controle. A orientação e altura da vista atual não são mantidas.	Mova a cápsula de controle para elevar a vista. Isso faz parecer que o modelo está se movendo para baixo.
Modo 2D	Navega a vista usando somente as opções de navegação 2D. A vista move na direção da cápsula de controle.	Mova a cápsula de controle para efetuar o pan e zoom na vista.
Configurações 3Dconnexion	Exibe a caixa de diálogo Configurações 3Dconnexion para alterar as configurações do mouse 3Dconnexion.	Ajusta a velocidade da navegação usada para alterações da vista.

Utilize os botões de gerenciamento das vistas do mouse 3D

Você pode acessar as diferentes vistas (como Superior, Frontal, Esquerda, Direita ou Inicial) com os botões disponíveis em alguns modelos do mouse 3D 3Dconnexion. Use o Editor de configuração de botão para personalizar as operações destes botões. Quando você clica em qualquer destes botões no dispositivo, poderá

• Ajustar a vista às extensões do modelo. Rotacionar a vista do objeto em torno do centro da cena e afastar o zoom para que a cena caiba na viewport.
• Reorientar a vista atual para uma vista predefinida. Retornar a vista do objeto para uma vista predeterminada.
• Manter a sensibilidade da seleção. Reorientar o modelo em torno de um ponto de articulação definido com base na seleção atual.
