Para trabalhar com chanfros 2D

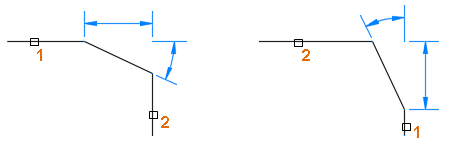

Criar um chanfro definido por um comprimento e um ângulo

O tamanho do chanfro é definido por um comprimento e um ângulo. O valor da largura define o primeiro lado do chanfro a partir da intersecção dos dois objetos selecionados ou segmentos de polilinha 2D adjacentes e o valor do ângulo define o segundo lado do chanfro.

  1. Clique na guia Início painel Modificar menu suspenso Chanfro e concordância Chanfro. Pesquisa
  2. No prompt de comando, insira a (Ângulo).
  3. Insira um novo comprimento de chanfro na primeira linha.
  4. Insira um novo ângulo de chanfro na primeira linha.
  5. Insira e(mÉtodo) e, em seguida, insira a (Ângulo).
  6. Na área de desenho, selecione o primeiro objeto ou segmento de linha adjacente em uma polilinha 2D.
    Nota: Você pode selecionar uma linha, raio ou linha infinita.
  7. Selecione o segundo objeto ou segmento de linha adjacente na polilinha 2D.
    Nota: Se o segundo segmento de linha selecionada não for adjacente ao primeiro segmento de linha, os segmentos de linha entre os segmentos selecionados serão removidos e substituídos pelo chanfro.

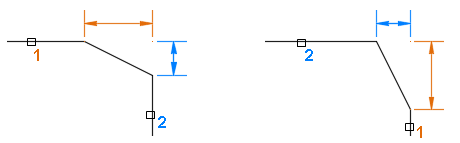

Cria um chanfro definido por duas distâncias

O tamanho da distância de chanfro é definido por dois valores de comprimento. Os valores de comprimento para definir o primeiro e o segundo lado do chanfro a partir da intersecção dos dois objetos selecionados ou segmentos de polilinha 2D adjacentes.

  1. Clique na guia Início painel Modificar menu suspenso Chanfro e concordância Chanfro. Pesquisa
  2. No prompt do comando, digite d (Distância).
  3. Insira uma nova distância no primeiro chanfro.
  4. Insira uma nova distância do segundo chanfro.
  5. Insira e(mÉtodo) e, em seguida, insira d (Distância).
  6. Na área de desenho, selecione o primeiro objeto ou segmento de linha adjacente em uma polilinha 2D.
    Nota: Você pode selecionar uma linha, raio ou linha infinita.
  7. Selecione o segundo objeto ou segmento de linha adjacente na polilinha 2D.
    Nota: Se o segundo segmento de linha selecionada não for adjacente ao primeiro segmento de linha, os segmentos de linha entre os segmentos selecionados serão removidos e substituídos pelo chanfro.

Chanfrar linhas ou segmentos de linha sem aparar

  1. Clique na guia Início painel Modificar menu suspenso Chanfro e concordância Chanfro. Pesquisa
  2. No prompt de comando, insira t (aparar).
  3. Digite n (Sem apara).
  4. Na área de desenho, selecione os objetos ou os segmentos de linha adjacentes em uma polilinha 2D.

Chanfrar todos os segmentos de linha em uma polilinha 2D

  1. Clique na guia Início painel Modificar menu suspenso Chanfro e concordância Chanfro. Pesquisa
  2. No prompt do comando, insira p (polilinha).
  3. Na área de desenho, selecione uma polilinha ou insira uma opção que defina o tamanho do chanfro.
  4. Se você inserir uma opção, forneça o valor da opção e, em seguida, selecione uma polilinha 2D.
