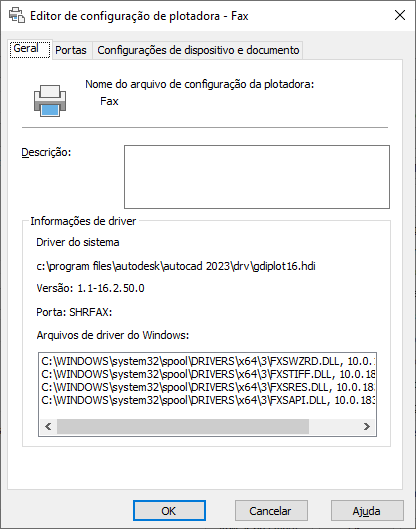

Guia Geral (Editor de configuração de plotadora)

Contém informações básicas sobre o arquivo de configuração de plotadora (PC3).

GERPLOTADORA (comando) Pesquisa: clique duas vezes em um arquivo PC3

É possível adicionar ou modificar as informações na área Descrição. O restante da guia é somente leitura.

Lista de opções

As seguintes opções são exibidas.

Nome do arquivo de configuração de plotagem

Exibe o nome do arquivo atribuído no Assistente para adicionar plotadora.

Descrição

Exibe as informações sobre a plotadora a serem incluídas.

Driver Information

Exibe as seguintes informações:

• Tipo (pertencente ou não ao sistema), nome, modelo e localização do driver de plotadora
• Número da versão do arquivo de driver HDI (arquivos de drivers específicos do produto especializado)
• Nome UNC do servidor de rede (caso a plotadora esteja conectada a um servidor de rede)
• Porta de E/S (caso a plotadora esteja conectada localmente)
• Nome da impressora do sistema (caso a plotadora configurada seja a impressora do sistema)
• Nome e localização do arquivo PMP (Parâmetros do modelo de plotagem) — caso haja um arquivo PMP anexado ao arquivo PC3
