Atualizações da revisão de normas para símbolos de solda

O símbolo de solda do AutoCAD Mechanical foi atualizado para ser compatível com a revisão da norma AWS A2.4-2012. Para conformidade com a norma AWS A2.4-2012, todos os aspectos do símbolo de solda foram revisados.

O conjunto de ferramentas do AutoCAD Mechanical continua sendo compatível com a revisão da norma AWS A2.4-1998 para permitir que documentos criados em versões anteriores sejam abertos, editados e salvos sem que seja necessário atualizar a norma de solda. Como tanto a norma AWS A2.4-2012 quanto a norma AWS A2.4-1998 são compatíveis, você pode fazer anotações em projetos novos e as-built usando a revisão de norma exigida.

Nota: Se você salvar a nova revisão de símbolos de solda em um formato de arquivo anterior, o símbolo de solda será convertido em bloco.

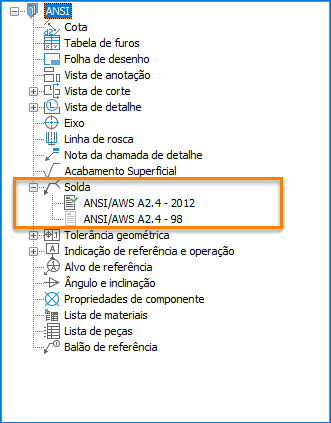

Caixa de diálogo Opções

No conjunto de ferramentas do AutoCAD Mechanical, a nova revisão das normas ANSI é usada como a norma padrão em desenhos novos. Quando você abre um desenho herdado, a norma padrão é alterada para a revisão da norma antiga. Para alterar a revisão de norma, acesse a caixa de diálogo Opções.

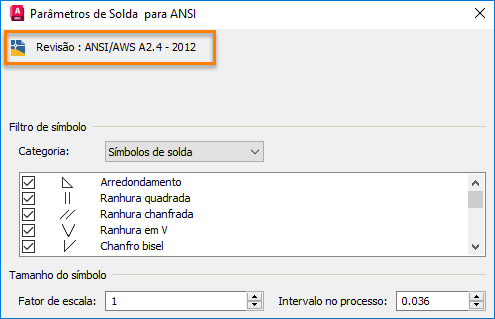

Caixa de diálogo Configurações de solda

A caixa de diálogo Configurações de solda exibe a revisão ANSI mais recente. Os símbolos de solda e de suporte correspondentes também são listados no filtro Símbolo.

Caixa de diálogo Símbolo de solda

A caixa de diálogo Símbolo de solda (ANSI) contém as seguintes alterações:

• Opções da paleta Distância
  • Solda contínua
  • Solda intermitente
• Escalonamento
  • Escalonamento do outro lado
  • Escalonamento do lado da seta
• Novos símbolos de solda e de suporte da paleta Símbolos

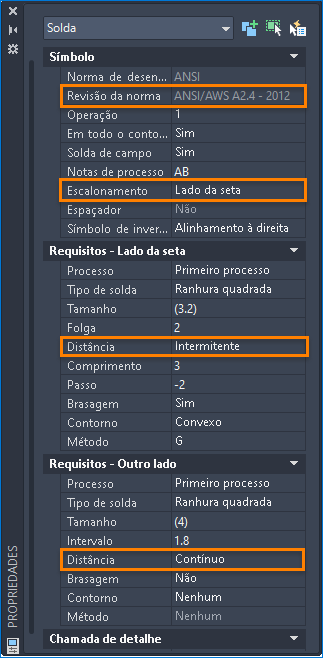

Paleta Propriedades

É possível visualizar e modificar todas as propriedades do símbolo de solda na paleta Propriedades.
