Utilize máscaras para bloquear áreas de uma superfície e impedi-las de serem exibidas ou para renderizar uma seção da superfície utilizando um material de renderização especificado.
Tipo de máscaras
Defina um dos dois tipos de máscaras de superfície: externa ou interna.
Máscaras externas

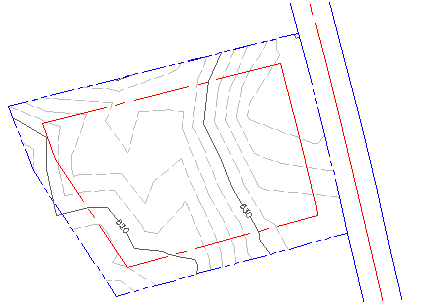

Ao definir uma máscara como um tipo externo, a parte da superfície fora do polígono definido será ocultada (a exibição do lado de fora é recortada para os segmentos da máscara):
Máscaras internas

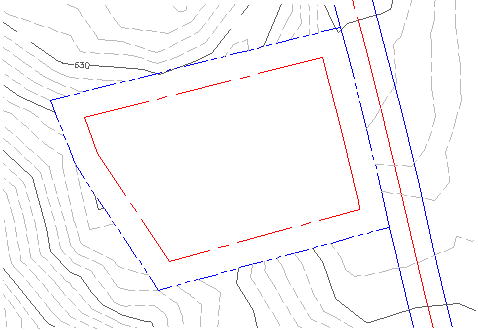

Ao definir uma máscara como um tipo interno, a parte da superfície residente no interior do polígono definido é ocultada:
Propriedade de máscara somente para renderização

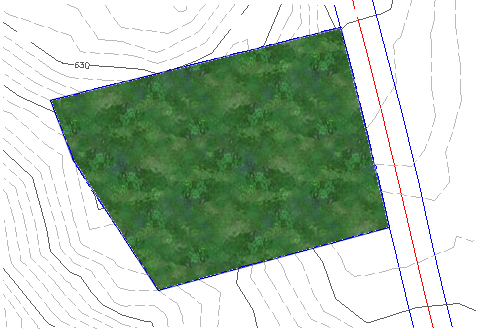

Ao definir uma máscara interna ou externa como sendo de renderização apenas, o material de renderização especificado será aplicado no lado de dentro ou de fora do polígono da máscara. A exibição da superfície não será mascarada, mas quando a superfície for renderizada, o material de renderização padrão será exibido. A ilustração a seguir mostra o material de renderização aplicado a uma máscara interna:
Definindo máscaras
Máscaras podem ser definidos a partir de lotes do Autodesk Civil 3D e a partir dos seguintes tipos de objetos de tipo de polígono:
|
|
Ao definir uma máscara a partir de um objeto selecionado, a geometria da máscara será atualizada automaticamente quando você efetuar alterações no objeto original. Se o objeto original for excluído do desenho, a máscara também será excluída.
Exibição de máscaras
A exibição da máscara será baseada nas configurações de exibição do estilo de superfície referenciado. O tipo de exibição será recortado para os segmentos da máscara ou interceptará os segmentos:
|
Tipo de exibição |
Aparar/Cruzamento |
|---|---|
|
Pontos |
Aparar |
| Triângulos | Cruzamento |
| Bordo | N/A* |
| Curvas de nível |
Aparar |
| Malha | Aparar |
| Direções | Cruzamento |
| Elevações | Cruzamento |
| Inclinações | Cruzamento |
| Setas de inclinação | Cruzamento |
| Bacias hidrográficas | Cruzamento |
* A exibição do bordo não é afetada por máscaras.
A ilustração a seguir é um exemplo de exibição de cruzamento (triângulos):
A ilustração a seguir é um exemplo de exibição recortada (curvas de nível):
