Faça o layout de uma rede pressurizada ao longo de um caminho. Você também pode optar por criar a rede pressurizada de modo que ela se adapte à topografia de uma superfície.
- Na guia Início, clique no painel Criar projeto
Rede de tubulação
ferramentas Criação de redes pressurizadas.
- A caixa de diálogo Criar rede pressurizada é exibida. Especifique as seguintes informações para a rede pressurizada:
- nome da rede pressurizada
- nome do trecho de tubulação
- lista de peças
- tamanho e material das tubulações pressurizadas (as peças compartilharão o mesmo material e diâmetro nominal)
- camadas
- superfície de referência
- se deseja criar um perfil de superfície para a rede pressurizada a seguir
- cobertura
- alinhamento de referência
- estilos de legenda

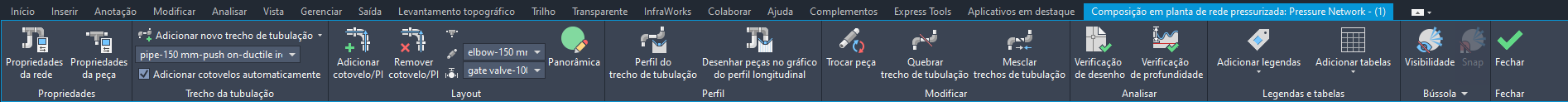

- Clique em OK para exibir a faixa de opções Layout de planta da rede de pressão.
Você será solicitado na linha de comando a especificar o primeiro ponto ou inserir uma elevação.
- (Opcional) Na guia Layout da planta da rede pressurizada, clique no painel Trecho da tubulação Adicionar cotovelos automaticamente para incluir um acessório de cotovelo em cada conexão de segmento.
- Comece a selecionar pontos no desenho para criar o trecho de tubulação da rede pressurizada. Desenhe segmentos retos para inserir segmentos de tubulação retos ou insira C para Curva para desenhar um segmento curvado. Para obter mais informações, consulte Como inserir segmentos curvados da rede de pressão.
Nota: Durante a definição do layout, uma única tubulação pressurizada é criada quando vários segmentos conectados são desenhados em uma linha reta sem mudanças de direção horizontais ou verticais.
- (Opcional) Na guia Layout da planta da rede pressurizada, clique no painel Bússola Visibilidade
para ativar o guia Bússola referente aos ângulos de deflexão permitidos. Clique em Snap para efetuar snap aos marcadores da bússola quando criar o layout do trecho da tubulação.
Depois que você seleciona dois pontos para inserir a primeira tubulação de pressão, a bússola é aberta e exibe os ângulos de cotovelos na lista de peças que coincidem com o tamanho e material selecionados.
- Continue desenhando a rede de pressão e pressione Enter para finalizar o comando. Você poderá adicionar mais trechos de tubulação à rede pressurizada quando quiser. Consulte Para adicionar trechos de tubulação a uma rede pressurizada.
- Na guia Layout da planta da rede pressurizada, clique no painel Fechar Fechar
.
