Para adicionar e remover cotovelos ao longo de um trecho de tubulação em um gráfico do perfil longitudinal

Para modificar redes pressurizadas com base no caminho, use cotovelos em pontos de interseção dos trechos de tubulação.

Adicionar cotovelos e pontos de interseção verticais a um trecho de tubulação no gráfico do perfil longitudinal

1. Selecione um trecho de tubulação no gráfico do perfil longitudinal. A guia Layout do perfil da rede pressurizada é aberta.
2. Na guia Layout da planta da rede pressurizada, clique no painel Layout Adicionar cotovelo/PVI .

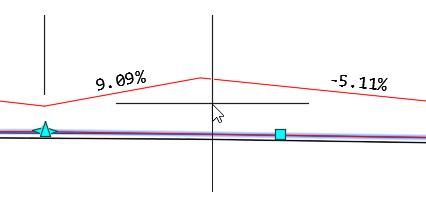

3. Selecione um ponto no desenho para o cotovelo. Se o ponto estiver posicionado fora do trecho de tubulação, o trecho de tubulação será ajustado de acordo com o novo cotovelo.

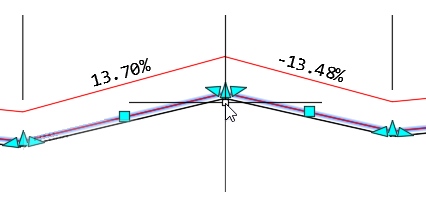

   É inserido um ponto de interseção com um acessório de cotovelo.


4. Use as alças do trecho de tubulação para ajustá-lo melhor.

Remover pontos de interseção verticais redundantes ou desnecessários de um trecho de tubulação no gráfico do perfil longitudinal

1. Selecione um trecho de tubulação na rede pressurizada. A guia Layout do perfil da rede pressurizada é aberta.
2. Na guia Layout da planta da rede pressurizada, clique no painel Layout Remover cotovelo/PVI .
3. Selecione o trecho de tubulação.

4. Clique perto do ponto de interseção que deseja remover.

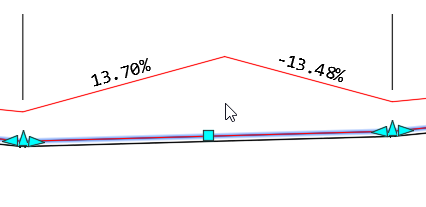

   O ponto de interseção é removido, e a geometria do trecho de tubulação se ajusta para compensar o novo caminho do trecho de tubulação.


5. Use as alças do trecho de tubulação para ajustá-lo melhor.
