Quando você altera a restrição de tangência em uma entidade de alinhamento, as restrições de tangência entidades adjacentes podem ser alteradas automaticamente para manter a tangência.
Na guia Editar restrição (caixa de diálogo Propriedades do alinhamento), a opção Sempre executar a troca de restrição de tangência implícita, especifica se as restrições de tangência de entidades adjacentes automaticamente alteradas para manter a tangência.
Há quatro restrições de tangência:
Não restringido (Fixo)
Restringido pelo anterior (Flutuante)
Restringido pelo próximo (Flutuante)
Restringido em ambos os lados (Livre)
A Restrição de tangência pode ser alterada usando a vista Entidades de alinhamento ou a janela Parâmetros de layout de alinhamento.
A seguir, estão dois exemplos de como a opçãoSempre executar a troca de restrição de tangência implícita, afeta como as entidades de alinhamento adjacentes se comportam quando você altera a Restrição de tangência.
Exemplo 1: alterando uma entidade livre para uma entidade fixa

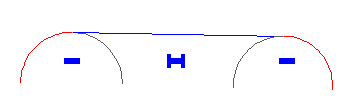

O exemplo a seguir mostra como uma linha que está restringida em ambos os lados (livre) por duas curvas que não estão restringidas ( fixa).
Se você alterar a linha para Não restringida ( fixa), as curvas se comportam de duas maneiras. O comportamento depende se a opção Sempre executar a troca de restrição de tangência implícita está selecionada:

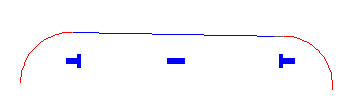

- Selecionada: a restrição de tangência da primeira curva é alterada para restringido pelo próximo ( flutuante) e a segunda curva é alterada para restringida pela anterior ( flutuante). Isso acontece, se as curvas são editados, elas irão permanecer tangentes à linha. As curvas são aparadas de forma que terminem nos pontos de tangência com a linha.

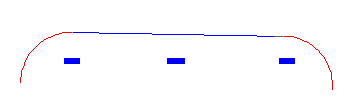

- Desmarcada: a restrição de tangência de ambas as curvas não é alterada. As curvas são aparadas de forma que terminem nos pontos de tangência com a linha. As entidades não irão manter a tangência se elas são editados com alças.
Exemplo 2: alterando uma entidade livre para uma entidade flutuante

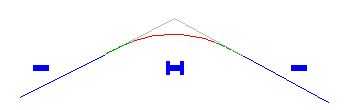

O exemplo a seguir mostra como um grupo de curvas está restringido em ambos os lados (livre) por duas linhas que não estão restringidas ( fixa).
Se você alterar o grupo de curvas para restringido pelo próximo ( flutuante), as curvas se comportam de duas maneiras. O comportamento depende se a opção Sempre executar a troca de restrição de tangência implícita está selecionada:

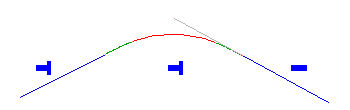

- Selecionada: a restrição de tangência da primeira linha é alterada para restringida pela próxima ( flutuante) e é aparada para que termine no ponto de tangência com o grupo de curvas. A restrição de tangência da segunda linha não foi alterado. Isso acontece porque o grupo de curvas é flutuante fora da segunda linha, e a primeira linha é flutuante fora do grupo de curvas.
- Desmarcada: a primeira linha é aparada para que termine no ponto de tangência com o grupo de curvas. A restrição de tangência de ambas as linhas não é alterada.
