Sobre o intercâmbio de dados entre o Autodesk Civil 3D e o Autodesk InfraWorks

Fluxo de trabalho do Intercâmbio de dados

Você pode concluir seu projeto inicial com o InfraWorks e depois trazer o modelo do InfraWorks para o Autodesk Civil 3D para continuar o projeto detalhado.

Como alternativa, você pode iniciar o projeto no Civil 3D e depois trazê-lo para o InfraWorks quando desejar criar uma apresentação do projeto ou concluir mais trabalhos de projeto no InfraWorks.

Nota: Para vincular um desenho do Civil 3D a partir do InfraWorks, é necessário que o InfraWorks e o Civil 3D estejam instalados no mesmo computador.

Utilizar o InfraWorks para concluir seu projeto inicial

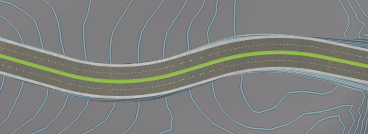

Componente de estrada criado no InfraWorks

Abra o modelo no Civil 3D e use o Civil 3D para continuar o projeto detalhado

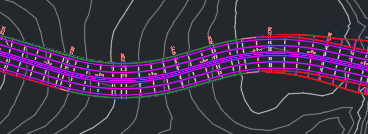

Corredor criado quando o componente de estrada do InfraWorks for trazido para o Civil 3D

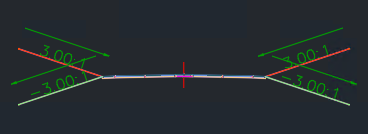

Montagem criada quando o componente de estrada do InfraWorks for trazido para o Civil 3D

Para obter mais informações sobre como trazer um desenho do Civil 3D para o InfraWorks, consulte Sobre o intercâmbio de dados com o Autodesk Civil 3D e Para adicionar dados do Autodesk Civil 3D a um modelo do InfraWorks na Ajuda do InfraWorks.

Requisitos do aplicativo

Você não precisa ter o Autodesk InfraWorks instalado no mesmo computador que o Autodesk Civil 3D para trazer os dados do InfraWorks para o Civil 3D. No entanto, a opção para abrir um modelo local do InfraWorks (arquivo SQLITE) está disponível somente se você tiver o InfraWorks instalado no mesmo computador. Se o InfraWorks não estiver instalado, traga os dados do InfraWorks para o Civil 3D utilizando um arquivo IMX exportado do InfraWorks.

No InfraWorks, a opção de usar um arquivo DWG do Civil 3D estará disponível se o Civil 3D estiver instalado no mesmo computador que o InfraWorks.

Sistemas de coordenadas e unidades

Durante a preparação para trocar objetos entre um modelo do InfraWorks e um desenho do Civil 3D, é recomendável usar as seguintes diretrizes ao definir sistemas de coordenadas e unidades:

Defina um UCS no modelo do InfraWorks que seja compatível com o sistema de coordenadas utilizado no desenho do Civil 3D. Por padrão, os modelos do InfraWorks criados com o Gerador de modelo usam o sistema de coordenadas LL84, que não é compatível com o Civil 3D. Se o desenho do Civil 3D não tiver um sistema de coordenadas especificado ou se os sistemas de coordenadas não forem compatíveis, defina ou altere o sistema de coordenadas do desenho quando abrir o modelo do InfraWorks no Civil 3D. O desenho do Civil 3D deve ter um sistema de coordenadas específico para poder trazer dados do InfraWorks.
Se você exportar um arquivo IMX do InfraWorks para ser utilizado no Civil 3D, convém especificar um sistema de coordenadas de destino para o arquivo IMX igual ao utilizado no desenho do Civil 3D. Para obter mais informações, consulte Para abrir dados do modelo do InfraWorks no Autodesk Civil 3D.
Utilize o mesmo tipo de unidade no modelo do InfraWorks e no desenho do Civil 3D. Por padrão, os modelos do InfraWorks usam unidades métricas. Ao definir um arquivo de configurações de objeto no Civil 3D, certifique-se de que os catálogos de peças que você especificar para os utilitários de planejamento e as redes de drenagem tenham as mesmas unidades utilizadas no modelo do InfraWorks.

Configurações de objeto

Um arquivo de configurações de objeto especifica tanto os tipos de objetos do InfraWorks que serão trazidos para o Civil 3D como as configurações dos objetos. Você pode definir múltiplos arquivos para lidar com diferentes cenários.

Os arquivos de configurações de objeto predefinidos são fornecidos nas seguintes pastas:

C:\ProgramData\Autodesk\C3D 2023\ptb\Data\InfraWorks Object Settings\Metric
C:\ProgramData\Autodesk\C3D 2023\ptb\Data\InfraWorks Object Settings\Imperial

Os seguintes arquivos de configurações de objeto predefinidos são fornecidos:

All Objects.xml: traz todos os tipos de objetos do InfraWorks
Design Objects.xml: traz somente os objetos de desenho do InfraWorks
Planning Objects.xml: traz somente os objetos de planejamento do InfraWorks

InfraWorks que podem ser trazidos para o Civil 3D

A tabela a seguir lista os tipos de objetos do modelo do InfraWorks que podem ser trazidos para o Civil 3D e os tipos de objetos de desenho do Civil 3D em que eles se convertem.

Objetos de modelo do InfraWorks

Objetos de desenho do Civil 3D

Notas sobre o Intercâmbio de dados

Superfícies do terreno

Superfícies TIN

Superfícies do terreno como AIW_Existing_Ground, AIW_Existing_Transportation e AIW_Proposed_Ground são trazidas para o Civil 3D.

Utilitários de planejamento

Redes de tubulação (Tipo de utilitário = Não definido)

Os utilitários de planejamento no InfraWorks são tubulações com conectores de tubulação genéricos (em vez de embocaduras ou bueiros) e têm um tipo de utilitário não definido.
Uma propriedade chamada Tipo de utilitário foi adicionada às redes de tubulação no Civil 3D e configurada como Não definida para utilitários de planejamento levados do InfraWorks para o Civil 3D.
Todas as tubulações são criadas usando a primeira peça no catálogo de peças selecionado.
As estruturas são criados como estruturas nulas.

Planejamento de estradas

Alinhamentos

As estradas de planejamento são estradas criadas com a ferramenta Adicionar estradas no InfraWorks, ou são criadas quando os dados que refletem as condições existentes são trazidos para um modelo.

Projeto de estradas

Nota: As estradas criadas no Autodesk InfraWorks 2019 são estradas de planejamento ou estradas de componente. Para obter mais informações, consulte Sobre estradas de planejamento ou estradas de componente.

Os alinhamentos, os perfis de solo acabados, perfis do solo existente (opcional)

A opção para criar perfis de superfície do solo existente é especificada no arquivo de configurações de objeto.

Componentes de estrada e componentes de corredor de estrada

Alinhamentos, perfis de solo acabados, perfis de solo existentes (opcionais), montagens, corredores

Os componentes de estrada e os componentes de corredor de estrada são exportados do InfraWorks da mesma forma.

As montagens de componente do InfraWorks são mapeadas para as seguintes submontagens quando o modelo do InfraWorks é aberto no Civil 3D.

Componente de estrada do InfraWorks	Submontagem do Civil 3D
BatteredCurb	BasicCurb
Meio-fio	BasicCurb
CurbAndGutter	BasicCurbAndGutter
FixedSlopeDaylight	DaylightMaxWidth
FixedWidthDaylight	Talude
JerseyBarrier	BasicBarrier
Lane	BasicLane
Ressalto	BasicShoulder
Calçada	BasicSideWalk
SlopedMedian	MedianFlushWithBarrier

Intersecções

Intersecções com os alinhamentos de esquina do meio fio

As interseções do InfraWorks são convertidas em alinhamentos estáticos de esquina do meio-fio no Civil 3D em vez de interseções nas seguintes situações:
- Se a intersecção contém mais de quatro lados
- Se a intersecção utiliza uma curva simples com conicidade da esquina do meio fio
- Se as linhas de centro de uma intersecção em forma de T não efetuam a intersecção de fato
- Se os deslocamentos que estão no mesmo lado de uma estrada na intersecção não são iguais, como, por exemplo, na ilustração a seguir, onde o deslocamento 1 é mais largo do que o deslocamento 2:

Redes de drenagem

Redes de tubulação (Tipo de utilitário = Drenagem)

As redes de drenagem no InfraWorks são tubulações com embocaduras e bueiros em vez de conectores de tubulação genéricos e têm um tipo de utilitário de drenagem.
Uma propriedade chamada Tipo de utilitário foi adicionada às redes de tubulação no Civil 3D e definida como Drenagem para redes de drenagem levadas do InfraWorks para o Civil 3D.
Os bueiros são atribuídos a uma propriedade Cobertura e as embocaduras são atribuídas a uma propriedade Grelha nas propriedades de estrutura do Civil 3D.
Foram incluídos catálogos de peças (Catálogo de drenagem genérica - Imperial e Catálogo de drenagem genérica- Métrico) no Civil 3D para uso quando forem levados embocaduras e bueiros do InfraWorks para o Civil 3D. As estruturas de embocadura e bueiro usarão as peças equivalentes no catálogo imperial ou métrico.
As tubulações irão utilizar a correspondência mais próxima da forma da tubulação, do material e do tamanho do catálogo de tubulação especificado.
Uma lista de peças de rede de tubulação chamada Importar é criada quando o modelo do InfraWorks é aberto no Civil 3D. Esta lista de peças somente contém as peças que são necessárias.

Coberturas (Modificando o terreno)

Polilinhas 3D

Somente as coberturas que modificam o terreno do InfraWorks são incluídas.

Áreas de água

Polilinhas 3D

Pontes

As pontes são levadas para o Civil 3D como o novo tipo de objeto de ponte introduzido no Autodesk Civil 3D 2021.
Além disso, os componentes de ponte são criados como objetos no Civil 3D (por exemplo, encontro, longarina ou tabuleiro).
Se o conjunto de dados da ponte for publicado novamente a partir do InfraWorks, você poderá recarregá-lo no Civil 3D usando o comando Gerenciar conjuntos de dados do InfraWorks.
Para controlar a aparência das pontes na vista da planta, use as configurações de camada Pontes para o Civil 3D, que podem ser definidas na caixa de diálogo Configurar InfraWorks - Configurações de intercâmbio do Civil 3D.
É possível projetar pontes para o gráfico do perfil longitudinal e controlar a aparência das pontes usando estilos de projeção de ponte.

Para obter mais informações, consulte Sobre como trabalhar com pontes do InfraWorks no Civil 3D.

Rotatórias

As rotatórias são levadas para o Civil 3D como o novo tipo de objeto de rotatória introduzido no AutoCAD Civil 3D 2017 com a integração dos recursos de rotatória do Autodesk Vehicle Tracking.
As rotatórias que você traz ou cria no Civil 3D podem ser levadas de volta para o InfraWorks.

Túneis

Malhas

Objetos genéricos

3D sólidos

Nota: Alinhamentos criados no Civil 3D a partir de dados do InfraWorks não são atribuídos a um terreno.

Dados do Civil 3D que podem ser trazidos para o InfraWorks

A tabela a seguir lista os tipos de desenho do Civil 3D que podem ser trazidos para o InfraWorks e os tipos de objetos de modelo em que eles se convertem.

Objeto de desenho do Civil 3D	Objeto de modelo do InfraWorks	Notas sobre o Intercâmbio de dados
Superfícies TIN	Superfícies do terreno	Cada superfície será listada no painel Origens de dados no InfraWorks. Se uma superfície trazida para o InfraWorks obscurecer outras superfícies, ajuste a ordem das camadas de superfície do terreno usando a caixa de diálogo Camadas de superfície, que pode ser acessada no painel Origens de dados.
Alinhamentos e perfis	Componentes de estrada (geometria horizontal e vertical) e ferrovias. Os alinhamentos usados nas linhas base do corredor também podem ser levados para o InfraWorks como componentes de corredor de estrada.	Todo tipo de alinhamento usado como linha base de corredor pode ser levado para o InfraWorks como um componente de corredor de estrada. Se não estiver associado a um corredor, o alinhamento deverá ser um alinhamento de linha de centro ou um alinhamento de trilho, e as configurações de recurso de trilho do Civil 3D deverão ser configuradas para exportar o alinhamento de trilho como um alinhamento de linha de centro. No InfraWorks, é usado um único perfil para cada componente de estrada ou componente de corredor de estrada. Você pode utilizar a ferramenta Gráfico do perfil longitudinal no InfraWorks para analisar a geometria do perfil. Os alinhamentos de trilhos podem ser migrados para o InfraWorks como componentes de estrada ou ferrovias. A representação de um componente de estrada manterá a precisão do alinhamento de trilhos de origem. É possível que algumas partes dos componentes de estrada criados no InfraWorks a partir de objetos do Civil 3D sejam somente leitura. Na maioria dos casos, se a geometria não puder ser editada graficamente, alças e meta-alças não serão exibidas na estrada ou aparecerão acinzentadas.
Corredores e superfícies do corredor	Componentes de corredor de estrada ou componentes de estrada com coberturas	No InfraWorks, você pode especificar se deseja criar componentes de corredor de estrada ou componentes de estrada com coberturas na caixa de diálogo Configuração de origem de dados. Quando você leva um corredor para o InfraWorks como um componente de corredor de estrada, a geometria de cada código de vínculo e de forma é criada no modelo do InfraWorks. Os componentes de corredor de estrada são somente leitura no InfraWorks. Ao criar componentes de corredor de estrada no InfraWorks, você pode usar regras de mapeamento de corredor para configurar a categoria e os materiais utilizados para visualização. Quando você cria componentes de estrada com coberturas no InfraWorks, são utilizados estilos de vínculo do Civil 3D para a criação de coberturas que mostrem os materiais do corredor no InfraWorks.
Redes de tubulação	Tubulações com embocaduras e bueiros ou conectores de tubulação	Se uma estrutura no desenho do Civil 3D tiver um tipo de utilitário Drenagem especificado e utilizar uma peça do Catálogo de drenagem genérica - Imperial ou do Catálogo de drenagem genérica - Métrico, então uma peça do catálogo será atribuída à estrutura quando ela for levada para o InfraWorks. Se a família de peças e as IDs de tamanho coincidirem com uma peça do catálogo de peças do InfraWorks, então exatamente a mesma peça será usada. Se a família de peças e as IDs de tamanho não coincidirem com uma peça do catálogo de peças do InfraWorks, então o padrão será usado (a primeira peça de bueiro encontrada). Importante: Se você estiver usando peças do Catálogo de drenagem genérica - Imperial ou do Catálogo de drenagem genérica - Métrico no InfraWorks e no Civil 3D para conectores/estruturas de tubulação e a rede tiver um tipo de utilitário Drenagem, a mesma peça será usada nos dois aplicativos. Se uma estrutura no desenho do Civil 3D não tiver um tipo de utilitário Drenagem especificado, a peça será criada como um conector de tubulação genérico.
