Para estender um nivelamento por referência

Utilize o comando Extensão de declividade por referência para editar uma elevação estendendo a declividade de um segmento em outro recurso.

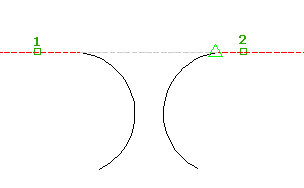

Este comando é utilizado para aplicar a mesma declividade desde um segmento através de uma abertura até um ponto em outra linha do recurso. Por exemplo, é possível estender uma declividade através de uma intersecção.

1. Clique na guia Modificarpainel Editar elevaçõesExtensão de declividade por referência Pesquisa .
2. Selecione o segmento de referência.

   O segmento é realçado e a declividade e inclinação são exibidas na linha de comando.

3. Selecione a linha do recurso ou outro objeto que você deseje editar.

   Conforme o cursor é movido ao longo da linha do recurso, ele faz um snap para o ponto mais próximo que você pode editar, exibindo uma linha amarela desde o ponto de referência até o ponto de edição.


4. Especifique o ponto.

   A declividade, inclinação, elevação e distância para o ponto são exibidas na linha de comando.

5. Pressione Enter para utilizar a declividade de referência padrão. Execute um dos procedimentos a seguir:
   • Insira uma declividade. A declividade é aplicada entre o ponto de referência e o ponto na linha do recurso.
   • Aperte Enter em Inclinação e, então, insira uma inclinação. A inclinação será aplicada entre o ponto de referência e o ponto na linha do recurso.
   • Insira Diferença e insira a diferença elevacional. A diferença de elevação é aplicada entre o ponto de referência e o ponto na linha do recurso.

   A elevação atribuída ao ponto será exibida na linha do comando.

6. Insira a declividade para este ponto. A declividade de referência é o padrão.
7. Selecione outro segmento de referência. Pressione Enter para finalizar o comando.
