Conheça os aprimoramentos feitos nas redes pressurizadas.
Novidades da versão 2023.2
- Agora, é possível conectar tubulações de rede de pressão às estruturas de rede de gravidade.
Para obter mais informações, consulte Para conectar e desconectar tubulações de rede pressurizada a estruturas de rede de gravidade.

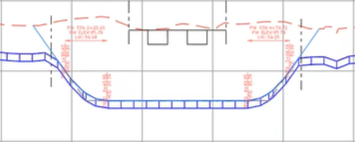

- Foi adicionada a capacidade de mostrar tubulações de pressão conectadas na caixa de diálogo Propriedades da estrutura da rede de gravidade. Para obter mais informações, consulte Guia Conexões (caixa de diálogo Propriedades de estrutura).
Nota: As áreas de contribuição foram movidas da guia Conexões para a nova guia Áreas de contribuição na caixa de diálogo Propriedades da estrutura.
- Agora, é possível legendar tubulações de pressão conectadas a estruturas de gravidade usando o componente de estilo Texto para cada legenda e selecionando o tipo Estruturar todas as tubulações de pressão.

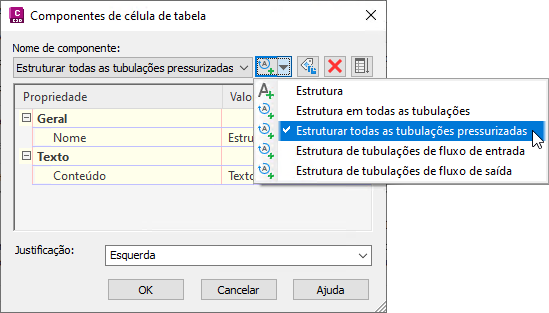

- Agora, é possível adicionar tubulações de pressão conectadas a estruturas de gravidade em tabelas.
Ao configurar uma coluna da tabela, selecione a opção Estruturar todas as tubulações de pressão.
- Agora, é possível criar texto para cada componente de estilo de legenda para acessórios e equipamentos de rede de pressão, a fim de legendar tubulações de pressão conectadas.

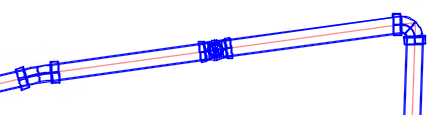

- Os acessórios e equipamentos agora estão bloqueados para pontos PI ao editar com alça a rede de tubulação. Os acessórios e equipamentos são mantidos no local em relação ao final da tubulação que não é movida.
Localização do equipamento antes de mover acessório esquerdo Localização do equipamento após mover acessório esquerdo
Se você encurtar a tubulação ao mover a extremidade da tubulação para além dos acessórios ou equipamentos existentes, então estas peças serão removidas.
-
Foi adicionada uma nova alça de deslizamento nos pontos de inserção de acessórios e equipamentos. As alças de deslizamento anteriores em qualquer lado das peças foram removidas. A nova alça de deslizamento permite usar Osnaps para efetuar o snap do ponto de inserção para a localização desejada.
- Foram adicionadas opções de Exibir como manipulação de estilos de linha para exibir acessórios e equipamentos no gráfico do perfil longitudinal. Utilize esta opção para exibir uma vista simples das peças no gráfico do perfil longitudinal.
Para obter mais informações, consulte guia Perfil (caixa de diálogo Estilos de acessórios) e guia Perfil (caixa de diálogo Equipamento).
- Foi adicionado o comando Vincular trecho de tubulação novamente para revincular peças de rede de pressão ao seu alinhamento de trecho de tubulação subjacente caso elas se desanexem dos alinhamentos subjacentes durante a edição. Para obter mais informações, consulte Para revincular redes de pressão aos seus caminhos.
- Foi adicionada uma opção da faixa de opções para acessar o comando Regenerar sólido de pressão a fim de regenerar sólidos 3D ausentes para acessórios e equipamentos. Use este comando se as peças de tubulação parecem estar faltando na vista da planta ou no gráfico do perfil longitudinal. Para obter mais informações, consulte Para regenerar sólidos da rede de pressão.
- Agora, as localizações de sobreposição do perfil do trecho de tubulação estão bloqueadas na geometria; portanto, se o estaqueamento anterior (0+0) for alterado, as sobreposições permanecerão com a geometria aplicável, e o estaqueamento será atualizado para as sobreposições.
Novidades da versão 2023
O Civil 3D 2023 inclui alguns aprimoramentos solicitados pelos clientes para redes de pressão.
- Os seguintes aprimoramentos foram feitos no processo de edição de redes pressurizadas no gráfico do perfil longitudinal:
- Quando o estilo de deslocamento do perfil de um trecho de tubulação era definido como Comprimento do corte, o número de PIVs do perfil de trecho de tubulação era reduzido para que os PIVs fossem inseridos apenas em comprimentos de corte e cotovelos.
- Agora, ao editar o trecho de tubulação, é possível quebrar a tubulação pressurizada em um ponto de PIV no gráfico do perfil longitudinal caso o Estilo de deslocamento do perfil de trecho de tubulação esteja definido como Comprimento do corte.
Comportamento anterior de edição com alças no gráfico do perfil longitudinal Novo comportamento de edição com alças no gráfico do perfil longitudinal
Arrastar a alça faz com que a tubulação seja desenhada onde as linhas tracejadas estão.
Arrastar a alça faz com que a tubulação seja desenhada como mostrado acima.
- Agora é possível definir o comprimento de corte de tubulações pressurizadas que não têm um comprimento de corte padrão. Para obter mais informações, consulte Editar configurações de recurso - caixa de diálogo Rede pressurizada.
- Agora, é possível seguir perfis diferentes em um trecho de tubulação. Esse recurso está disponível na guia Substituições da caixa de diálogo Configurações do perfil do trecho de tubulação, na coluna Perfil de referência, e substitui a coluna Dinâmico. Você pode usar esse recurso para criar um intervalo de estacas que siga um perfil de layout. Para obter mais informações, consulte Caixa de diálogo Configurações do perfil do trecho de tubulação.
Antes de seguir o perfil de referência Após seguir o perfil de referência no intervalo de substituições
- A opção "Pesquisar por palavra-chave" foi adicionada à lista suspensa de peças pressurizadas, para indicar que a lista é pesquisável.
- Agora, é possível exibir em uma legenda do gráfico do perfil longitudinal as informações do conjunto de propriedades adicionadas a uma rede pressurizada ou a uma rede de gravidade na vista da planta.
- O texto do aviso relativo a geometrias incompatíveis em trechos de tubulação foi atualizado.
