Saiba mais sobre as melhorias nos fluxos de trabalho ferroviários.
Novidades da versão 2023.2
- Inserção do símbolo do bloco de AMV: agora, os símbolos de AMV podem ser inseridos perpendicularmente aos alinhamentos principais selecionando Objeto como Referência de orientação ao configurar o estilo de legenda na caixa de diálogo Compositor de estilo de legenda.
- Abreviaturas do catálogo de AMV dos EUA: atualizada a abreviatura de pontos críticos no catálogo de AMV dos EUA, de acordo com as normas dos EUA.
As abreviaturas usadas para pontos críticos no catálogo dos EUA são as seguintes:
- Junta de trilho de encosto: SRJ
- Ponto de interseção: PITO
- Coice do jacaré no trilho principal: HF_Main
- Coice do jacaré no trilho intermediário: HF_Diverted
- Ponto de chave: PS
- Salto do interruptor: HS
- Salto da lâmina: HB
- Ponta do coração do jacaré: ½" PF
- Último dormente longo no trilho principal: LLT_Main
- Último dormente longo no trilho intermediário: LLT_Diverted
- Fim do AMV no trilho principal: ETO_Main
- Fim do AMV no trilho intermediário: ETO_Diverted
Novidades da versão 2023
- Catálogos e scripts de conversão dos EUA: foi fornecido um catálogo básico de AMVs dos EUA. Além disso, foi fornecido um conjunto de scripts para a conversão do catálogo dos EUA. É possível converter um arquivo do Microsoft Excel de AMVs dos EUA em um catálogo dos EUA. Para obter mais informações, consulte Para converter dados em um catálogo de AMVs.
-
Substituição do catálogo de AMVs: para aprimorar o fluxo de trabalho de gerenciamento de catálogos, agora um catálogo existente pode ser substituído por outro catálogo com o mesmo nome e unidade (como exibido no arquivo JSON).
Nota: Os nomes de arquivo dos catálogos podem ser diferentes, mas o "nome" no arquivo JSON precisa ser o mesmo.
As seguintes modificações de catálogo são compatíveis:
- Adição e remoção de modelos
- Modificação de parâmetros do modelo
- Modificação de valores de parâmetro do modelo
Para obter mais informações, consulte Para substituir um catálogo de AMVs.
- Legenda de informações de superelevação ferroviária: está disponível um novo tipo de legenda, Informações de superelevação ferroviária. É possível adicionar às legendas informações de alinhamento, superelevação ferroviária e perfil e podem inserir essas informações em qualquer estaca do alinhamento.

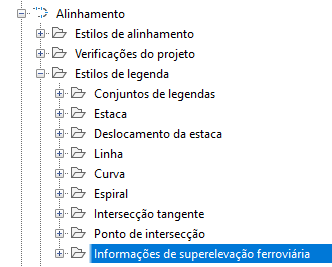

Os estilos de legenda de informações de superelevação ferroviária estão disponíveis na coleção Estilos de legenda de alinhamento:
Para obter mais informações, consulte Para legendar informações de superelevação ferroviária para um alinhamento dos trilhos.
As informações de declive transversal e inclinação (perfil) também podem ser adicionadas aos estilos de legenda de deslocamento de estaca de alinhamento.
