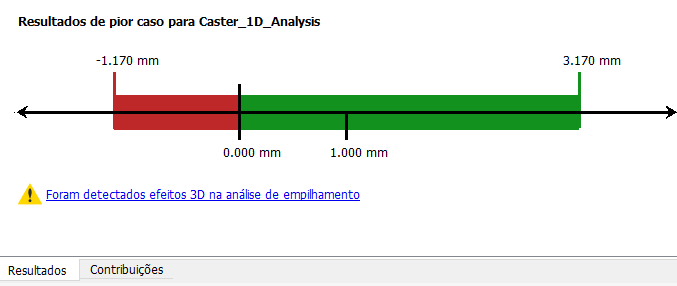

Quando o Tolerance Analysis detecta que a geometria incluída no estudo é influenciada por mais de uma única direção linear, é exibido um aviso sobre os efeitos 3D detectados na análise da pilha. A notificação indica que os resultados podem subestimar a variação que ocorrerá durante a produção. Se você está vendo esta mensagem, considere as relações geométricas entre as peças para determinar se é necessário executar outra análise.
Para compreender as diferenças entre as análises de tolerância 1D, 2D e 3D, consulte a seção que as compara: Sobre a análise de tolerância.
A imagem seguinte é um exemplo de um problema 1D. Nenhuma mensagem de aviso é exibida porque a pilha de tolerância das peças ocorre em uma única direção linear.
A análise na imagem a seguir parece similar ao exemplo anterior, mas há condições que podem afetar a tolerância 1D de translação; portanto, um aviso é exibido.

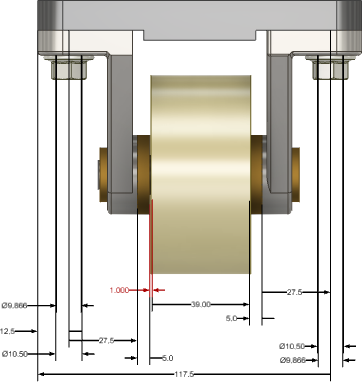

Especificamente, a análise de tolerância na projeção considera todas as faces verticais, mas não leva em consideração as possíveis variações nas faces de montagem horizontais superiores. O aviso alerta você para que considere a influência das outras peças.

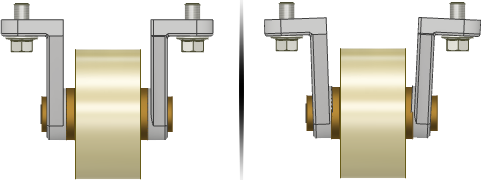

A imagem a seguir mostra um exemplo exagerado do que acontece quando as faces de montagem horizontais giram em suas zonas de tolerância. As pernas verticais dos suportes não são mais paralelas ao círculo, o que causa compressão.
O aviso normalmente chama a atenção para cenários em que a variação de rotação de uma superfície tem mais impacto significativo que a variação da translação nos limites de tolerância permitidos. Como os efeitos da rotação não são incluídos nos cálculos, o aviso alerta você de que podem existir efeitos de rotação. O aviso permite avaliar a gravidade do requisito e determinar se é necessário usar uma ferramenta de análise de tolerância 3D ou calcular manualmente o impacto dos fatores de contribuição que não são 1D e subtrair o erro dos limites de pilha aceitáveis.
- Quando as superfícies que definem a distância da pilha de interesse não se sobrepõem.
- Quando parte das restrições de montagem entre as peças fica consideravelmente fora da área de cobertura das superfícies selecionadas para a distância da pilha.
- Quando o tamanho das superfícies que restringem as peças entre si é significativamente menor que a superfície envolvida na definição da distância da pilha.
- Quando uma peça é anexada com um padrão de dois ou mais fixadores, e a direção de medida está no plano de faces associadas para uma superfície consideravelmente fora do padrão.
O Tolerance Analysis pode detectar essas condições, entre outras, e fornece um aviso informando que a análise pode não ser 1D.
Às vezes, o aviso é exibido em pilhas que podem ser modeladas com um método 1D. A situação mais comum é quando as peças são restringidas na montagem por várias superfícies que interagem de forma similar. No entanto, quando o contorno é definido para a pilha, somente uma das restrições é incluída na definição.
Um exemplo disso é cada extremidade de um eixo montado em um rolamento ou uma bucha. Outro exemplo é uma placa de circuito montada em diversos separadores com vários fixadores.
O aviso é exibido porque a definição da pilha 1D envolve a criação de um contorno de cota única pelas peças, e as restrições que normalmente ajudariam a estabilizar a peça na montagem não são incluídas na definição da pilha.
