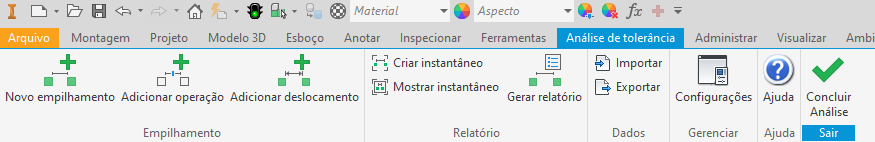

Clique em Tolerance Analysis na guia Ambientes para acessar o ambiente do Tolerance Analysis. Na guia Análise de tolerância, painel Gerenciar, clique em Configurações para abrir a caixa de diálogo e especificar as Tolerâncias padrão adequadas.

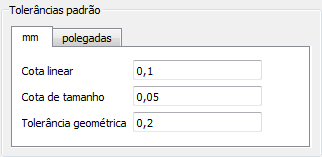

Tolerâncias padrão.
Especifica os padrões nos sistemas Métricos (SI) e dos EUA (USC) usuais. Se uma peça em sua montagem usa uma unidade de medida padrão diferente, as tolerâncias definidas para a unidade no mesmo sistema de medida como a unidade de peça são convertidas no valor equivalente nessa peça. Por exemplo, se uma das peças na pilha utiliza cm e a tolerância padrão para a guia Cota linear em mm é de 0,1, então qualquer cota linear definida na peça tem uma tolerância padrão de 0,01 cm. Recomendamos permitir que o Tolerance Analysis use as unidades definidas nos arquivos de CAD para gerenciar automaticamente as diferenças de unidade em seus modelos.
As tolerâncias simétricas ± são presumidas para as cotas linear e de tamanho.
Qualidade alvo padrão (tipo de análise)
Especifica o tipo padrão de análise que é utilizado para cada nova definição de pilha. Cada definição de pilha pode ser alterada depois de ter sido definida; portanto, altere essa opção somente se você realiza RSS ou Análises estatísticas mais gerais.

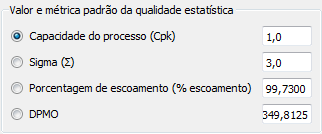

Métrica e valor da qualidade estatística padrão
Especifica a métrica de qualidade mais comumente usada para as análises estatísticas e o objetivo de qualidade associado. É possível alterar essa configuração para cada pilha definida.
Opções de Modelo
O Cp padrão define a presunção padrão que define as distribuições estatísticas de cada uma das cotas na pilha.
As entradas restantes definem a escala e as propriedades de cor das anotações e cotas de tolerância usadas no modelo e em relatórios.
