A mola de extensão é uma mola helicoidal cilíndrica com espirais que são unidos entre si para suportar as forças opostas exteriores que atuam separadamente em seu eixo.

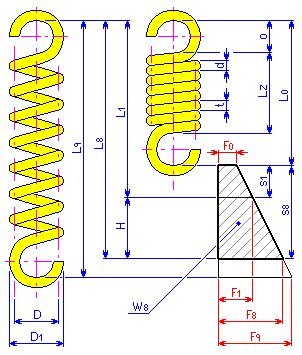

Cotas
|
d |
diâmetro do arame [mm, pol] |
|
D |
diâmetro médio da mola [mm, pol] |
|
D 1 |
diâmetro exterior da mola [mm, pol] |
|
D 2 |
diâmetro interior da mola [mm, pol] |
|
H |
deflexão de trabalho [mm, pol] |
|
t |
passo de espirais ativos em estado livre [mm, pol] |
|
ou |
altura do olho [mm, pol] |
|
s x |
deflexão da mola [mm, pol] |
|
L x |
comprimento da mola [mm, pol] |
|
F x |
força de trabalho exercida pela mola [N, libras] |
|
W 8 |
energia de deformação [J, pés/libras] |
|
x |
índice de resposta com estado da mola |
Espiral
- Direita (habitual)
- Esquerda (deve ser especificada com palavras)
Estados
- Livre: a mola não está carregada (índice 0)
- Pré-carregada: a menor carga de trabalho é aplicada à mola (índice 1)
- Totalmente carregada: a carga máxima de trabalho é aplicada à mola (índice 8)
- Limite: a mola é rebaixada até tocar a bobina (índice 9)
