O arquivo Thread.xls, localizado na pasta Design Data, fornece dados para os comandos de rosca e furo.
As configurações de Opções do aplicativo e/ou do projeto podem afetar a localização do arquivo de planilha.
O arquivo Clearance.xls do Microsoft Excel, localizado na mesma pasta que o arquivo Thread.xls, gerencia os dados de folga. A edição de ambos os arquivos xls segue as mesmas regras.
A planilha Thread.xls contém várias folhas em um destes dois formatos: Tipo de Rosca Paralela ou Tipo de Rosca Cônica. A planilha contém alguns tipos de rosca e tamanhos de furos roscados padrão da indústria. É possível editar as planilhas para:
Recomendamos não excluir nenhum tipo ou linha de rosca. Se um iPart ou Centro de conteúdo tentar instanciar um exemplar de uma peça que requer os dados excluídos, a operação pode falhar.

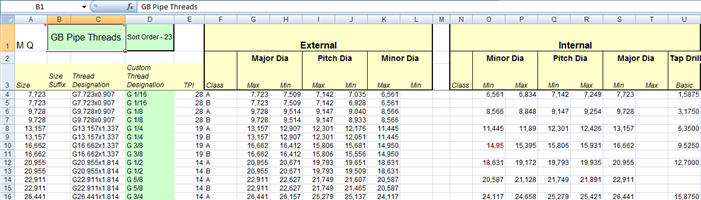

As três linhas superiores contêm cabeçalhos de coluna e outros dados gerais. As células significativas dessa área são:
|
 A1  |
 Esta célula identifica como as operações de furo e de rosca usam essa planilha.
  |
|
 B1/C1  |
 Essas células combinadas contêm o nome do tipo de rosca personalizado que é exibido nas caixas de diálogo de furo e rosca. Em vez do nome na guia da planilha, é possível personalizar o nome desse tipo de rosca para atender a diferença de idioma ou de empresa sem afetar a habilidade de intercâmbio de dados do projeto.  |
|
 D1  |
 Essa célula contém o número de ordem de classificação, que é usado para determinar a ordem da lista de tipos de rosca nas caixas de diálogo. Não é necessário que o número seja sequencial. Um número mais baixo coloca o tipo de rosca acima dos tipos com números de ordem de classificação mais altos.  |
A área que contém os dados de rosca começa na quarta linha. As colunas dos dados de rosca são divididas em três seções:
A seguir está uma lista de cada coluna e seu conteúdo:
|
 A  |
 Especifica o tamanho do diâmetro nominal da rosca como valor decimal.  |
|
 B  |
 Especifica o tamanho do diâmetro nominal da rosca como um valor de sequência opcional que é adicionado ao valor da coluna A e é exibido na caixa de diálogo Furo.  |
|
 C  |
 Especifica a designação de rosca, que constitui uma chave para identificar uma rosca específica.  |
|
 D  |
 Especifica a designação de rosca personalizada que aparece nas caixas de diálogo e pode ser exibida também nas notas de furos e rosca. Esse valor pode ser personalizado sem afetar a operação de furo ou rosca. No entanto, se várias linhas contiverem a mesma designação de rosca, também deverão incluir a mesma designação de rosca personalizada.  |
|
 E  |
 Especifica a distância axial da rosca. Se a célula A1 contiver a letra P, essa coluna mostrará valores de distância de passo; se a célula A1 contiver a letra Q, essa coluna mostrará valores de roscas por polegada (TPI).  |
|
 F  |
 Especifica a classe de tolerância, que representa a variabilidade de cotas da rosca externa. A classe é também uma chave.  |
|
 G e H  |
 Especificam os valores máximo e mínimo, respectivamente, do diâmetro maior da rosca externa, que corresponde ao diâmetro de um cilindro virtual que toca a crista da rosca externa.  |
|
 I e J  |
 Especificam os valores máximo e mínimo, respectivamente, do diâmetro do flanco da rosca externa, que corresponde ao diâmetro de um cilindro virtual em que a largura da rosca e a largura da lacuna são iguais.  |
|
 K e L  |
 Especificam os valores máximo e mínimo, respectivamente, do diâmetro menor da rosca externa, que corresponde ao diâmetro de um cilindro virtual que toca a raiz da rosca externa.  |
|
 N  |
 Especifica a classe de tolerância, que é uma chave da rosca interna.  |
|
 O e P  |
 Especificam os valores máximo e mínimo, respectivamente, do diâmetro maior da rosca interna, que corresponde ao diâmetro de um cilindro virtual que toca a raiz da rosca interna.  |
|
 Q e R  |
 Especificam os valores máximo e mínimo, respectivamente, do diâmetro do flanco da rosca interna, que corresponde ao diâmetro de um cilindro virtual em que a largura da rosca e a largura da lacuna são iguais.  |
|
 S e T  |
 Especificam os valores máximo e mínimo, respectivamente, do diâmetro menor da rosca interna, que corresponde ao diâmetro de um cilindro virtual que toca a crista da rosca interna.  |
|
 U  |
 Especifica o diâmetro da perfuração roscada da rosca interna, que é o diâmetro da perfuração sugerido para o furo.  |

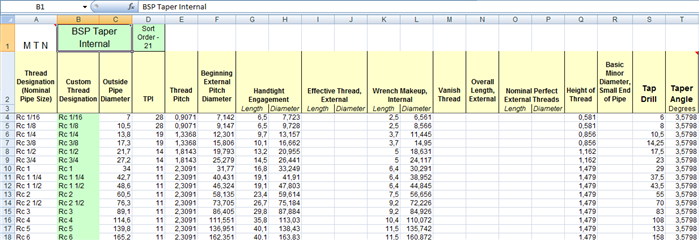

As três linhas superiores contêm cabeçalhos de coluna e outros dados gerais. As células significativas dessa área são:
|
 A1  |
 Esta célula identifica como as operações de furo e de rosca usam essa planilha.
  |
|
 B1/C1  |
 Essas células combinadas contêm o nome do tipo de rosca personalizado que é exibido nas caixas de diálogo. Em vez do nome na guia da planilha, é possível personalizar o nome desse tipo de rosca para atender a diferença de idioma ou de empresa sem afetar a habilidade de intercâmbio de dados do projeto.  |
|
 D1  |
 Esta célula contém o número de ordem de classificação que é utilizado para determinar a ordem da lista de tipos de rosca nas caixas de diálogo. Não é necessário que o número seja sequencial. Um número mais baixo coloca o tipo de rosca acima dos tipos com números de ordem de classificação mais altos.  |
A área que contém os dados de rosca começa na quarta linha. A seguir está uma lista de cada coluna e seu conteúdo:
|
 A  |
 Especifica a designação da rosca, também conhecida como o tamanho nominal da rosca. Constitui uma chave para identificar a seleção da rosca.  |
|
 B  |
 Especifica a designação de rosca personalizada, que pode ser útil para obter referências de rosca corretas nos desenhos.  |
|
 C  |
 Especifica o diâmetro de tubulação externo.  |
|
 D  |
 Especifica o valor de roscas por polegada (TPI).  |
|
 E  |
 Especifica a distância de passo, que equivale à distância entre um ponto de uma rosca e o ponto correspondente da rosca seguinte, medido ao longo do eixo da rosca.  |
|
 F  |
 Especifica o valor inicial do diâmetro do flanco externo.  |
|
 G  |
 Especifica o comprimento de inserção à mão, que corresponde ao comprimento de inserção normal entre as roscas cônicas internas e externas quando ajustadas com a mão.  |
|
 H  |
 Especifica o diâmetro do flanco em uma posição de inserção à mão.  |
|
 I  |
 Especifica o comprimento efetivo da rosca externa.  |
|
 J  |
 Especifica o diâmetro (passo) efetivo da rosca externa na extremidade grande.  |
|
 K  |
 Especifica o comprimento de ajuste com chave da rosca cônica interna.  |
|
 L  |
 Especifica o diâmetro do flanco da extremidade pequena do comprimento de ajuste com chave da rosca cônica interna.  |
|
 M  |
 Especifica o comprimento de fuga da rosca cônica externa.  |
|
 N  |
 Especifica o comprimento total da rosca cônica externa.  |
|
 O  |
 Especifica o comprimento da rosca cônica externa perfeita nominal.  |
|
 P  |
 Especifica o diâmetro do flanco da rosca cônica externa perfeita nominal.  |
|
 Q  |
 Especifica a altura da rosca.  |
|
 R  |
 Especifica o diâmetro menor básico na extremidade pequena do tubo.  |
|
 S  |
 Especifica o diâmetro da perfuração cônica para a rosca cônica interna.  |
|
 T  |
 Especifica o ângulo de conicidade, em graus, como ângulo incluído.  |
