Referência da caixa de diálogo Estilo de iluminação

Cria e edita estilos de iluminação do ambiente do modelo e luzes individuais dentro dos estilos.

Quando você modifica as configurações do estilo de iluminação, o estilo de iluminação é copiado no documento e todas as alterações são mantidas localmente no documento. Se for necessário compartilhar as modificações com outros usuários do Inventor, o estilo de iluminação deverá ser salvo na biblioteca de estilos, substituindo o estilo existente, ou deverá ser renomeado e, em seguida, salvo na biblioteca como um novo estilo.

Acesso:

Clique na guia Vista painel Aparência lista Estilo de iluminação Configurações (na parte inferior).

Clique na guia Gerenciar painel Estilos e padrões Editor de estilos e expanda o nó de iluminação, se necessário.

Expanda a pasta de iluminação e exiba os estilos de iluminação. Selecione um estilo de iluminação e modifique os parâmetros de acordo com suas necessidades. Os estilos de iluminação do ambiente podem incluir luzes padrão. Os estilos de iluminação padrão não contêm uma fonte de ambiente.

Guia da caixa de diálogo Ambiente

Exibir imagem de cena

Define a imagem a exibir como imagem de plano de fundo.

Nota: A localização do modelo da imagem de ambiente se baseia no plano base. Use Configurações de plano base para modificar a localização da imagem em relação ao modelo.
Nota: Requisitos específicos de hardware precisam ser atendidos para exibir a imagem de origem como o plano de fundo.
Exposição

Aumenta ou diminui o brilho da fonte de luz na cena.

Giro

Ajusta a orientação do ambiente em torno do modelo.

Escala

Define o fator de escala da imagem e a geometria de plano de fundo 3D.

Guia da caixa de diálogo Iluminação

Use até 4 luzes em um estilo.

Luz

Edita as propriedades da luz selecionada.

  • Cor - Clique na paleta de cores para alterar a cor da fonte de luz.
  • Brilho - Use o controle deslizante para aumentar ou diminuir a intensidade da fonte de luz selecionada.
  • Movimento relativo
    • Baseadas em câmera - Associa a luz selecionada à câmera da vista. Tem um comportamento similar ao de caminhar por um quarto com uma câmera de vídeo com a sua luz acesa.
    • Baseadas no ViewCube - Associa a luz selecionada ao ViewCube. A cena fornece a iluminação e as luzes não se movem com a câmera. Quando é redefinido ViewCube, a direção da iluminação é atualizada para representar a nova posição.
    Dica: As opções Baseadas em câmera e Baseadas no ViewCube permitem combinar as duas configurações em um único estilo de iluminação.

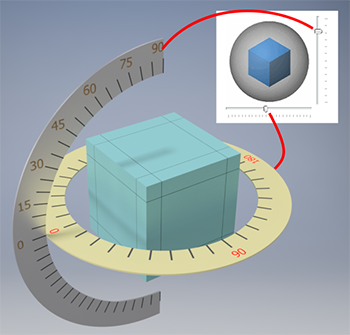

    • A opção Azimute, chamada de Longitude no Inventor Studio, define a posição da luz girando a luz em torno do eixo vertical.
    • A opção Altitude, chamada de Latitude no Inventor Studio, define a posição da luz girando a luz em torno do eixo horizontal.
Todas as luzes (somente para Padrão)

As configurações que afetam todas as luzes Padrão no estilo. Os valores são aplicados uniformemente para cada luz.

  • Brilho

    Define a intensidade das fontes de luz direcionadas no estilo. Utilize o cursor deslizante para aumentar ou reduzir a intensidade.

  • Ambiente

    Define o nível de luz ambiente na cena, controlando o nível de contraste entre as áreas iluminadas e não iluminadas de uma face. Mova o cursor deslizante para a esquerda para aumentar o contraste ou para a direita para reluzi-lo.

Guia da caixa de diálogo Sombras

Fonte da sombra
Especifique a orientação da sombra por direção, objeto de luz ou luz ambiente.
Sombras projetadas e de objeto
Densidade Controla a escuridão da sombra. Para escurecer as sombras, aumente o valor.
Suavidade Controla a difusão ou o grau de definição das sombras. Valores maiores aumentam a suavidade. Números menores aumentam as sombras definidas; por exemplo, sob uma lâmpada ou sob a luz solar.
Sombras de ambiente
Controla a quantidade de sombras em cantos e cavidades. Usado para aprimorar visualmente a transição de alterações de forma.

Importar

É possível importar estilos de iluminação usando o botão de opção na parte inferior do painel da lista. O estilo de iluminação é anexado à lista de estilos locais do documento. Para adicionar o estilo local à biblioteca, clique com o botão direito do mouse no estilo e selecione Salvar na biblioteca de estilos.
