Para se conectar a espaços de trabalho do Fusion 360

Prepare e use dados nativos do Inventor no Fusion 360 para design generativo, simulação e fabricação.

Novidades: 2022, 2023, 2023.1

Importante: Antes de enviar os dados do Inventor para o Fusion 360, você deve:

Efetuar login com sua ID Autodesk
Configure o Fusion Team ou participe de um Fusion Team do qual você tenha sido convidado a participar como membro do projeto.

Você tem direito a uma conta do Fusion Team com a assinatura de um dos seguintes produtos: Fusion 360, Product Design and Manufacturing Collection ou Product Design Suite.

Preparar os dados do Inventor

Para os diversos estudos e processos, use somente os dados necessários do Inventor. Se desejar reduzir o volume de dados enviado para o Fusion, crie estados de modelo com os dados apropriados para o estudo ou o processo específico que deseja executar. Assegure-se de que o estado de modelo esteja ativo quando iniciar o comando.

Enviar dados do Inventor para espaços de trabalho do Fusion 360

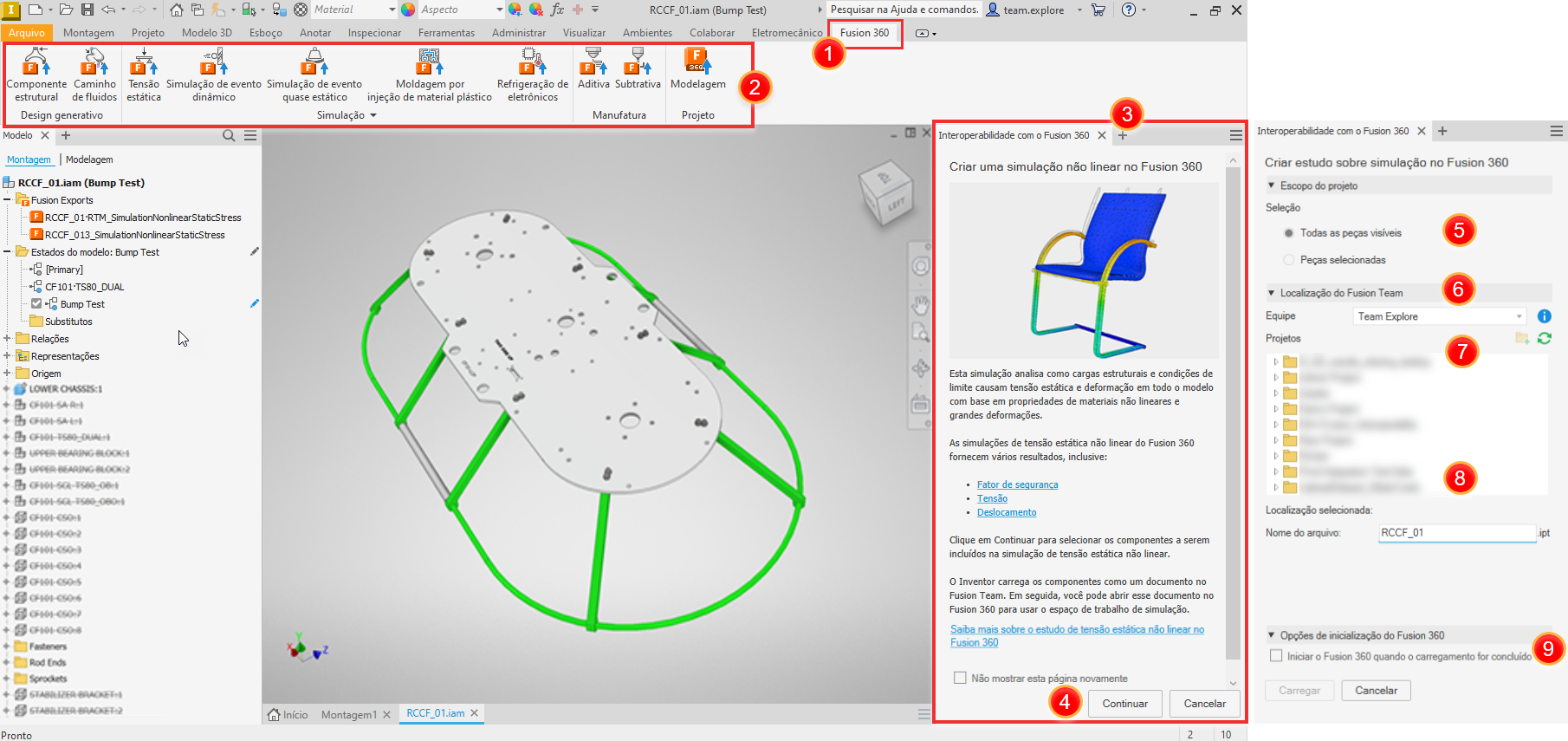

Quando o modelo estiver pronto e no estado de modelo apropriado, no ambiente de peça ou de montagem, clique na guia Fusion 360.

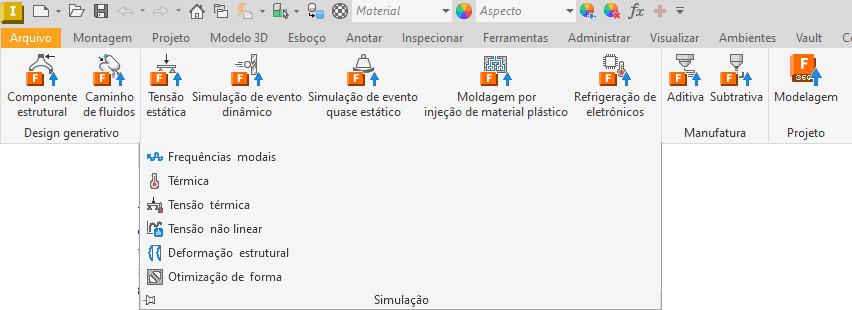

Na faixa de opções, clique no estudo ou no processo que deseja usar para obter o projeto.
Nota: O Inventor aceita a pré-seleção de corpos para esse processo. Altere a Prioridade de seleção para Prioridade da peça e, em seguida, selecione as peças.
O painel Interoperabilidade com o Fusion 360 exibe uma página de introdução. Essa página explica o propósito do comando selecionado e pode fornecer links para exemplos e conteúdo de aprendizagem. Você pode optar por não exibir essa página e ir diretamente para a página de detalhes.
Clique em Continuar para ir para o painel seguinte, no qual você fará seleções e especificará que Fusion Team deseja usar.
No painel Interoperabilidade com o Fusion 360, em Escopo do projeto, especifique se você está usando:
- Todas as peças visíveis - esta é uma boa hora para usar um estado de modelo preparado. Se o número de instâncias exceder 500, você será avisado que deve remover algumas peças para reduzir a quantidade de dados enviada para o Fusion 360. Além das peças visíveis, os seguintes itens contribuem para o número de instâncias:
  - Peças não visíveis - ocultar peças não as elimina da contagem. Para não serem contadas, as peças devem ser suprimidas.
  - Peças de referência
  - Peças desativadas
  - Estado de modelo ativo
  - O iAssembly inclui somente a instância atual.
- Peças selecionadas - ativa um seletor para que você possa selecionar as peças que deseja usar.
  Nota: Se tiver definido um estado de modelo, talvez você não precise selecionar peças individualmente.

  Nota: Se os componentes forem pré-selecionados quando um comando for ativado, as peças selecionadas serão incluídas. Você poderá continuar selecionando peças adicionais. A seleção pode ocorrer a qualquer momento antes de você clicar em Carregar.
Selecione a Localização do Fusion Team para os dados do Inventor carregados. A localização selecionada é exibida abaixo da lista Projetos.
Na vista em árvore Projetos, selecione a pasta de projeto em que os dados serão armazenados.
- É possível adicionar novas pastas ao Fusion Team. Clique em e dê um nome para a pasta.
- Se os dados do projeto ou a organização das pastas tiverem sido alterados, clique no botão Atualizar para atualizar as informações exibidas.
Especifique o nome do arquivo ou aceite o nome do modelo ativo (padrão). Se um nome já estiver sendo usado, o nome de arquivo especificado será anexado com um número de índice.
Opcionalmente, selecione Opções de inicialização do Fusion. Essas opções são ativadas após o carregamento dos dados no Fusion Team. Siga um destes procedimentos:
- Clique em Visualizar detalhes na Web para abrir no Fusion Team.
- Clique em Abrir no Fusion 360 para continuar trabalhando nos dados no espaço de trabalho apropriado. No Fusion 360, você pode exibir o painel Aprendizagem (painel direito) para fornecer orientação sobre as etapas do estudo ou do processo.
Clique em Carregar para enviar os dados para o Fusion Team. O sistema solicitará que você salve o arquivo do Inventor. Depois que você salvar o arquivo, uma pasta do Fusion 360 será adicionada ao navegador do Inventor e um nó vinculado aos dados será instanciado na pasta.
Nota: Quando você edita no local, o acesso aos nós do navegador do Fusion 360 é desativado. Para atualizar os dados do Fusion 360, abra o modelo que tem a pasta como nó superior.
- Se ocorrer um erro durante o processo de carregamento, uma mensagem será publicada no painel Interoperabilidade com o Fusion 360, o carregamento será interrompido e os modelos de trabalho em andamento serão excluídos.
  Nota: Erros relacionados ao carregamento podem ser causados por 1) arquivos não resolvidos na montagem; 2) remoção ou renomeação de arquivos de montagem ou de referência; 3) definição da montagem ou da pasta como somente leitura.

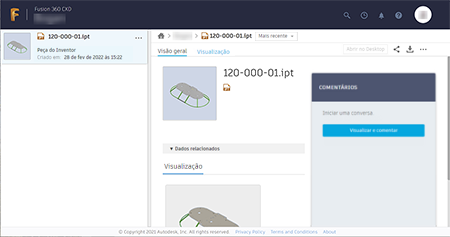

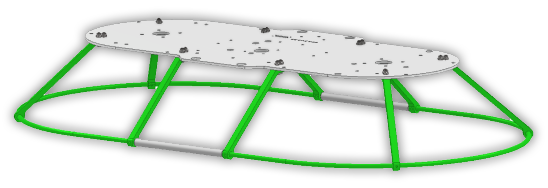

O Inventor IPT está visível no Fusion Team. Quando aberto no Fusion 360, um arquivo .F3D associado é gerado.

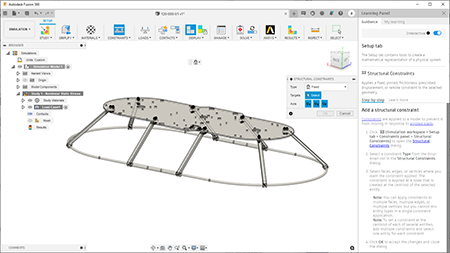

Se não tiver selecionado a opção de inicialização Abrir no Fusion 360, você terá uma segunda oportunidade de selecioná-la. Clique em Abrir no Fusion 360 para abrir o conjunto de dados no espaço de trabalho relacionado.
Se você clicar em Cancelar, o carregamento será interrompido e os objetos de trabalho em andamento do Fusion Team, o arquivo de peça derivada do Inventor e o nó do navegador do Fusion 360 serão excluídos. O comando do Inventor permanece ativo.
Nota: Se iniciar outro comando enquanto um comando do Fusion 360 estiver ativo, você cancelará o comando do Fusion 360.
Clicar em Fechar para concluir.

Atualizações e ações

Mais tarde, quando o modelo do Inventor for alterado, você poderá atualizar o modelo vinculado e executar novamente estudos com os dados atualizados. Para visualizar os componentes incluídos em um conjunto de dados de Exportações do Fusion, selecione o nó na pasta. Os componentes incluídos serão realçados no navegador e na tela.

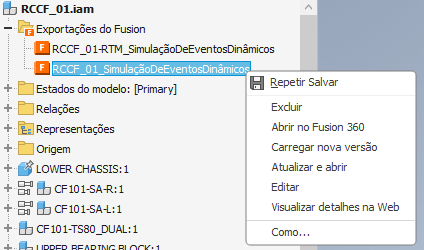

No menu de contexto do nó do navegador, você pode:

Excluir o nó, quebrando associações ou vínculos com a versão do Fusion dos dados.
Abrir no Fusion 360 abre o modelo do Fusion 360 no espaço de trabalho associado ao comando que criou o nó.
Carregar nova versão cria uma nova versão do Inventor IPT usando o estado de modelo e a vista de modelo atuais. Abra o modelo atualizado no Fusion 360 para gerar um novo F3D. Os estudos não são reexecutados automaticamente.
Atualizar e abrir atualiza o modelo do Fusion 360 selecionado e o abre no espaço de trabalho apropriado do Fusion 360.
Editar - veja abaixo.
Visualizar detalhes na Web abre o Fusion Team com os dados do Fusion 360 como ponto focal.

Editar os dados de montagem enviados para o Fusion 360

Para editar os dados de montagem enviados para o Fusion 360, faça o seguinte:

No navegador do modelo, expanda a pasta Exportações do Fusion.
Clique com o botão direito do mouse no nó do navegador que deseja modificar e clique em Editar. A tela muda para o estado de modelo, a representação de vista e a representação posicional que estavam ativos quando o nó foi criado. Se o estado de modelo ou uma representação tiverem sido excluídos, será usado o padrão.
É exibido o painel de comando do Fusion 360 usado para definir os dados e o nó do navegador.
Adicione ou remova seleções conforme necessário.
Clique em Carregar para enviar as alterações feitas nos dados do Fusion Team. O IPT e o F3D são atualizados. O F3D é aberto no Fusion 360, e a notificação de atualização é exibida. Ative a atualização para ver as alterações no Fusion 360.
Clique em Fechar para encerrar a sessão de edição. A tela retorna ao estado em que estava antes da edição.

Nota: O comando Desfazer pode ser usado no Inventor. Para atualizar os dados do Fusion Team após executar o comando Desfazer, use a versão anterior dos dados.
