Para trabalhar com a edição do banco de dados de catálogos elétricos

Edite o banco de dados de catálogos, incluindo informações básicas de catálogos e listas de pinos associados, propriedades de terminal e listas de condutor de cabo.

Fluxo de trabalho básico

1. Se o Navegador de Catálogos Elétricos não estiver aberto, clique na guia Montagempainel Componentemenu suspenso InserirNavegador de Catálogos Elétricos.
2. Selecione a categoria que deseja editar.
3. Execute uma pesquisa para exibir os registros que deseja editar.
   Nota: Os registros de submontagem não são exibidos até que você abra o modo de edição.
4. Clique em para abrir o modo de edição.

5. Edite, exclua e adicione conteúdo seguindo as etapas descritas nas seções a seguir.
6. Para sair do modo de edição, execute um dos procedimentos a seguir:
   • Clique em para salvar todas as alterações.
   • Clique em para cancelar todas as alterações.

Trabalhar com células

1. Para editar o conteúdo de uma célula, execute um dos seguintes procedimentos:
   • Clique uma vez em uma célula da tabela e comece a digitar para substituir seu conteúdo.
   • Clique duas vezes em uma célula para editar seu conteúdo.
   • Clique duas vezes em uma célula e clique em para abrir a caixa de diálogo para esse tipo de célula.
     Nota: Este botão não está disponível para todos os tipos de célula.
2. Para recortar, copiar e colar o conteúdo da célula:
   1. Selecione a célula ou o texto dentro de uma célula.
   2. Clique com o botão direito do mouse e selecione Recortar ou Copiar.
   3. Clique em uma célula ou dentro de uma célula na qual você deseja colar o conteúdo.
   4. Clique com o botão direito do mouse e selecione Colar.

Trabalhar com linhas

1. Para excluir uma linha, clique com o botão direito do mouse em qualquer linha e selecione Excluir linha.
2. Para copiar e colar uma linha:
   1. Clique em qualquer célula na linha.
   2. Clique com o botão direito do mouse e selecione Copiar Linha.
   3. Clique com o botão direito do mouse e selecione Colar. A nova linha é colada na parte inferior.

Atribuir uma peça do Inventor a um valor de catálogo

1. Localize o registro de catálogo para a peça.
2. Clique duas vezes na célula SYMBOL3D.

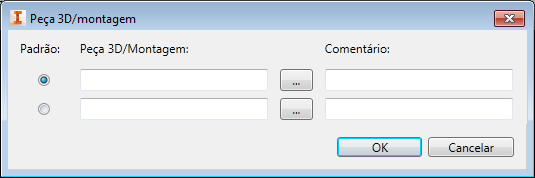

3. Clique para iniciar a caixa de diálogo Peça 3D/Montagem.

4. Insira o nome da peça ou navegue até ele.
   Nota: As linhas são adicionadas ao adicionar nomes de peça.
5. Adicione um comentário opcional.
6. Repita o processo se você tiver várias peças que deseja associar a esse valor de catálogo.
7. Indique qual é a peça padrão. A peça padrão é inserida quando você clica duas vezes em um valor de catálogo.

Importante: As seções a seguir tratam dos valores de catálogo de edição que estão atualmente usados somente no AutoCAD Electrical. Como o banco de dados do catálogo elétrico é compartilhado entre o AutoCAD Electrical e o Inventor, esses valores podem ser editados em ambos os programas.

Atribuir um símbolo esquemático do AutoCAD Electrical a um valor de catálogo

1. Localize o registro de catálogo para o símbolo.
2. Clique duas vezes na célula SYMBOL2D.
3. Clique para iniciar a caixa de diálogo Símbolo 2D.

4. Insira o nome do bloco ou navegue até ele.
5. Adicione um comentário opcional.
   Nota: As linhas são adicionadas quando você adiciona nomes de símbolos.
6. Repita o processo para cada bloco que você deseja associar a esse valor de catálogo. Inclui as versões horizontal e vertical.
7. Indica qual é o símbolo padrão. O símbolo padrão é inserido quando você clica duas vezes em um valor de catálogo no modo de inserção.

Editar valores da lista de pinos

1. Localize o valor do catálogo.
2. Clique duas vezes na célula COILPINS.

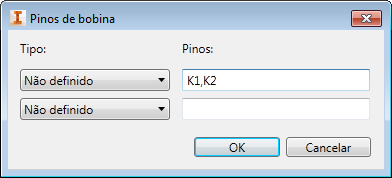

3. Clique para abrir a caixa de diálogo Pinos de Bobina, na qual é possível definir os pinos da vista principal.
4. Se o símbolo principal tiver um estado de contato, como um botão normalmente aberto, selecione o tipo de contato. Se o símbolo principal não tiver um estado de contato, como uma chave de espiral, deixe-o como um tipo indefinido.
5. Insira a lista de pinos separados por uma vírgula. Os valores dos pinos são atribuídos na ordem listada aos atributos TERM# no componente.


   Por exemplo, se o valor for "K1,K2", "K1" será atribuído ao atributo TERM01 e "K2" ao TERM02.

Se o dispositivo pode ter símbolos secundários, defina um valor PINLIST.

6. Clique duas vezes na célula PINLIST.

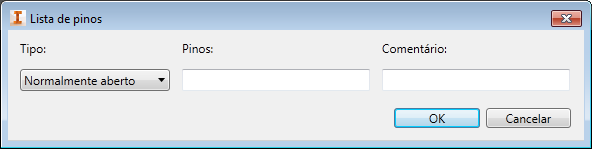

7. Clique para abrir a caixa de diálogo Lista de Pinos, na qual é possível definir os pinos para os símbolos secundários.

8. Selecione o tipo de pino da lista disponível.
9. Insira os valores dos pinos separados por uma vírgula ou um espaço.
   Nota: As linhas são adicionadas à medida que você adiciona valores de pinos.
10. Adicione um comentário opcional.
11. Repita a operação para cada conjunto de pinos associados a esse valor de catálogo.

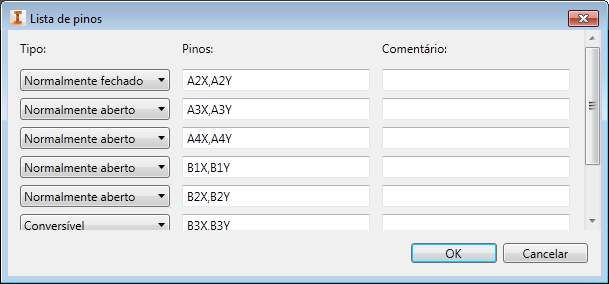

    A lista de pinos é gravada no banco de dados no formato exigido pelo programa, por exemplo: 1,A1X,A1Y;2,A2X,A2Y;1,A3X,A3Y;1,A4X,A4Y;1,B1X,B1Y;1,B2X,B2Y;1,B3X,B3Y;1,B4X,B4Y.

12. Se o valor de catálogo pode ter dois símbolos principais, por exemplo, disparadores para frente e de reversão, repita as etapas para os campos PEERCOILPINS e PEERPINLIST.

Editar propriedades de terminal

1. Localize o valor de catálogo na tabela TRMS.
2. Clique na célula LEVELS.
3. Digite o número de níveis para o terminal.

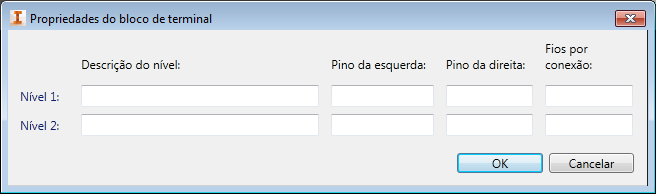

4. Clique para abrir a caixa de diálogo Propriedades de Terminal, na qual você insere descrições, valores de pinos e fios por conexão para cada nível.

   Nota: O valor no campo LEVELS controla o número de linhas disponíveis na caixa de diálogo.
5. Para adicionar ou remover jumpers internos entre os níveis:
   1. Clique duas vezes na célula INTERNALJUMPER.

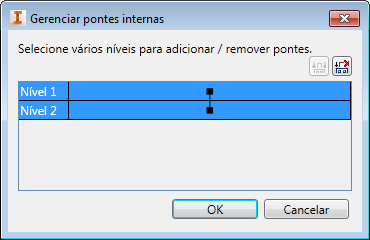

   2. Clique para abrir a caixa de diálogo Gerenciar Jumpers Internos, na qual é possível adicionar ou remover jumpers entre níveis.
   3. Selecione as linhas para os níveis nos quais você deseja aplicar jumpers internamente.
   4. Clique para adicionar o jumper.

   5. Selecione as linhas para os níveis que você deseja remover de um jumper.
   6. Clique para remover o jumper.

Editar listas de condutor de cabo

1. Localize o cabo que você deseja editar na tabela W0.
2. Clique duas vezes na célula CONDUCTORLIST.
   Nota: Um cabo com condutores já definidos exibe "DEFINED" na célula. Um cabo sem condutores definidos exibe "UNDEFINED" na célula.

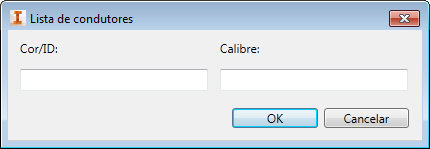

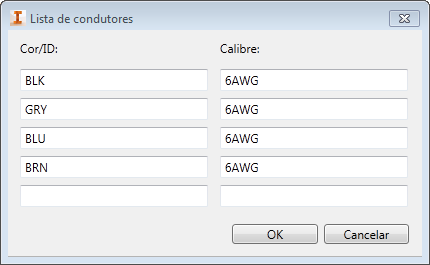

3. Clique para abrir a caixa de diálogo Lista de Condutores, na qual é possível adicionar condutores e definir a cor e o calibrador para cada condutor.

4. Insira uma cor para o primeiro condutor.
5. Insira um valor de calibrador para o primeiro condutor.
   Nota: As linhas são adicionadas conforme você adiciona valores de cor ou de calibrador.
6. Repita o processo para cada condutor no cabo.


Configurar submontagens no banco de dados de catálogos

Vincule um item de catálogo principal com outros itens de submontagem.

1. Localize o registro de catálogo para o item de catálogo principal.
2. Clique na célula ASSEMBLYCODE.
3. Selecione um valor existente na lista suspensa ou insira um novo valor. Os espaços são permitidos. Use vários códigos para vincular itens de submontagem.
   Nota: Utilize um ponto e vírgula ";" para separar vários códigos. Por exemplo, NOBLOCK;NCBLOCK.
4. Digite um número no campo ASSEMBLYQUANTITY para definir a quantidade desses itens de submontagem para incluir ao valor de catálogo principal. Um valor em branco é o mesmo que 1.
   Nota: para definir uma quantidade para cada submontagem quando vários valores ASSEMBLYCODE são atribuídos, anteponha como prefixo o código de valor ASSEMBLYCODE com a quantidade seguida por um vírgula ",". Por exemplo, 2,NOBLOCK;3,NCBLOCK.
5. Localize o registro de catálogo para o item de submontagem.
6. Clique na célula ASSEMBLYLIST.
7. Selecione o valor ASSEMBLYCODE para o catálogo principal na lista suspensa.
8. Digite um número no campo ASSEMBLYQUANTITY para definir a quantidade para incluir com esse ASSEMBLYCODE.

Nota: Os itens de catálogo de submontagem devem estar na mesma tabela de banco de dados como o item de catálogo principal.
