Foram feitas várias melhorias de produtividade, inclusive nomeação de arquivos, novos filtros de categoria, recursos de edição e muito mais.
Painéis de propriedades
painel Estrutura agora são painéis de propriedades que oferecem fluxos de trabalho mais simplificados.

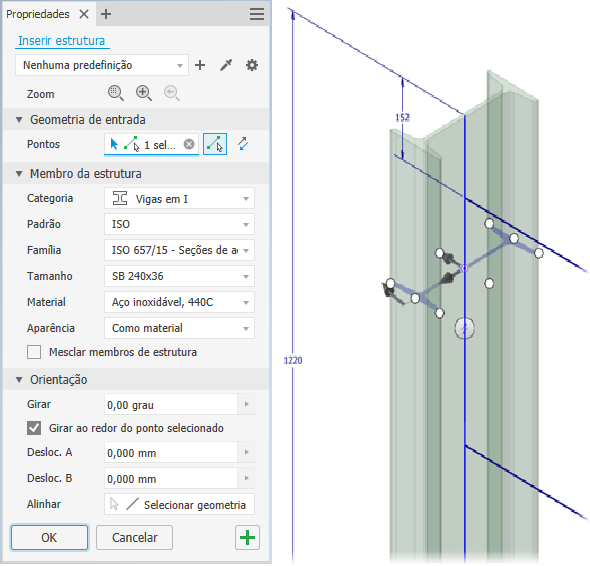

Inserir estrutura
Para obter mais informações, consulte Para criar estruturas básicas.
-
Alterar
Para obter mais informações, consulte Modificar membros de estrutura de base.
Corner Joint
Nota: A opção Recortar à estrutura foi renomeada para Junta de canto a fim de que os resultados da operação correspondam ao nome do comando.
Recortar/Estender à face
Para obter mais informações, consulte Para modificar ou aplicar tratamento de extremidades às estruturas.
Reutilizar
Alterar reutilização
Para obter mais informações, consulte Reutilizar e alterar a reutilização.
Informações dos membros de estrutura
Para obter mais informações, consulte Informações sobre o membro da estrutura.
Nova configuração de aparência

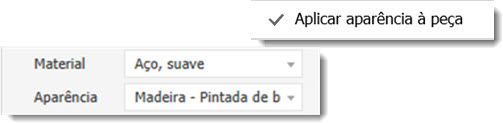

A opção Aplicar aparência à peça foi adicionada ao menu Configurações avançadas para Inserir, Alterar, Reutilizar e Alterar reutilização. Ative a nova opção para que as peças de estrutura tenham a mesma cor que a montagem. As peças de estrutura anteriores não utilizaram a cor de aparência da montagem.
Aprimoramento da reutilização

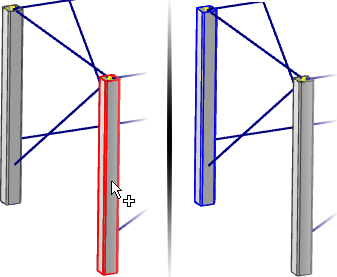

Anteriormente, a seleção de um membro para reutilização exigia que você selecionasse o original. Nesta versão, é possível selecionar um membro reutilizado para selecionar a origem.
Novos controles de zoom e vista
Posiciona a vista perpendicularmente aos manipuladores de estrutura.
Aplica zoom aos manipuladores de estrutura.
Retorna a exibição para a vista inicial.
Comando Entalhe

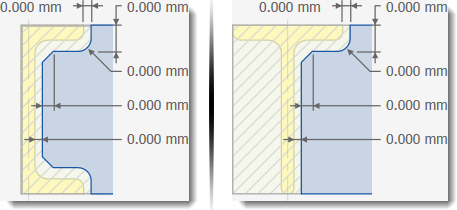

O comando Entalhe adiciona mais dois perfis personalizados: modelo personalizado C e modelo personalizado T.
Para obter mais informações, consulte Para modificar ou aplicar tratamento de extremidades às estruturas.
Inserir e alterar
A lista suspensa Categorias adiciona a opção Atualizar categorias, que recria a lista para incluir entradas personalizadas da biblioteca de leitura/gravação.

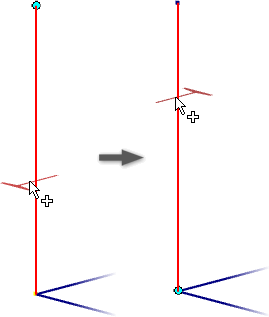

Agora, quando você destaca a geometria do esboço, o comando Inserir exibe uma visualização da forma do membro e um glifo de origem. Se você mover o cursor ao longo do esboço de posicionamento, poderá alterar a localização da origem e a orientação do perfil antes de clicar.
Para obter mais informações, consulte Para criar estruturas básicas.
Para obter mais informações, consulte Modificar membros de estrutura de base.
Aparar e estender para curvar

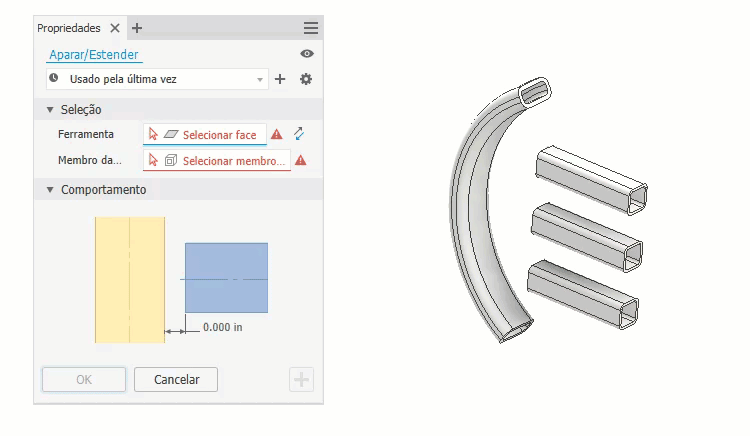

Agora o comando Aparar/Estender permite selecionar uma face curva para definir a ferramenta.
Enviado para o Inventor® Ideas
Para obter mais informações, consulte Para modificar ou aplicar tratamento de extremidades às estruturas.
Aprimoramentos nos padrões de nomenclatura de arquivos
A caixa de diálogo Opções do aplicativo guia Arquivo Padrões de nomenclatura de arquivos foi aprimorada com novos recursos e atualizada para aumentar a produtividade.
Os seguintes aprimoramentos foram adicionados à guia Gerador de estruturas:
- A aparência da caixa de diálogo foi modernizada.
- Para melhorar a navegação, o conteúdo foi organizado para ser exibido como uma estrutura de navegador.
- O conteúdo foi reorganizado para acomodar mais funcionalidade.

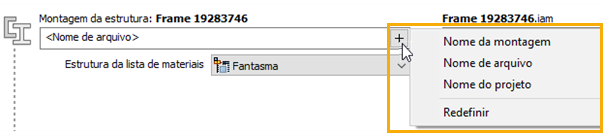

- A seção Adicionar atributos foi substituída pelo botão
e agora é acessada conforme mostrado nesta imagem:
- Foi adicionada uma lista suspensa da estrutura padrão da lista de materiais das montagens.
- Caminho de montagem, Espaço de trabalho e Caminho do usuário foram adicionados às opções de Localização do arquivo.
- Foi adicionada uma caixa de seleção para fornecer o controle de unidades padrão. Desmarque a caixa de seleção Usar unidades de montagem para utilizar as unidades de modelo e marque-a caso queira usar as unidades de montagem.
Para obter mais informações, consulte Para personalizar nomes de arquivo e estrutura de pastas do Gerador de estruturas.
