Confira que aprimoramentos feitos no Inventor afetam o ambiente de montagem.

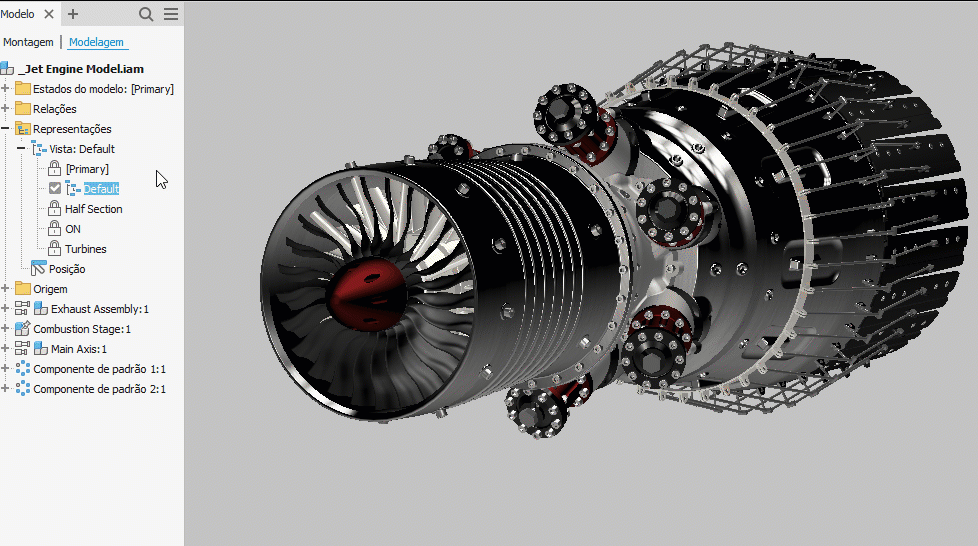

Centro de conteúdo: visibilidade do componente
Agora é possível alterar a visibilidade de todos os componentes do Centro de conteúdo com uma única seleção do menu de contexto na representação de vista ativa.
Para obter mais informações, consulte Para criar, editar e restaurar representações de vista.

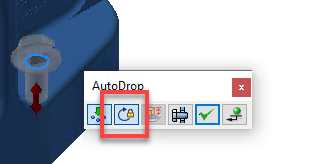

Centro de conteúdo: bloqueando a rotação dos fixadores inseridos
Ao inserir prendedores (parafusos, porcas, arruelas, por exemplo) do Centro de conteúdo usando a função Autodrop, agora é possível bloquear a posição do prendedor usando a nova opção «Bloquear rotação».
Para obter mais informações, consulte Para inserir peças usando o AutoDrop.

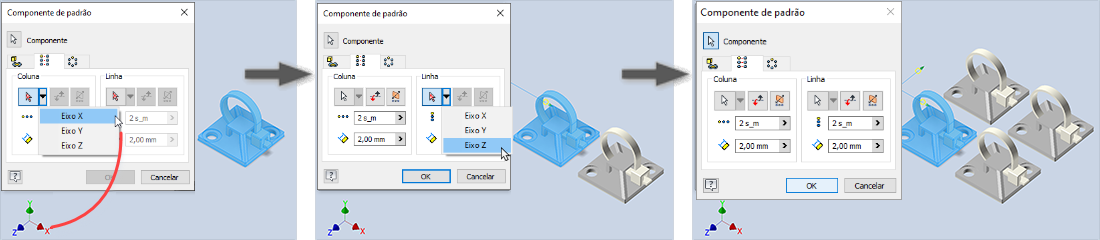

Componente de padrão
Para acelerar a criação de padrões utilizando os eixos de origem, os eixos agora estão disponíveis no diálogo Padrão. Clique no seletor para acessar o submenu de eixos.

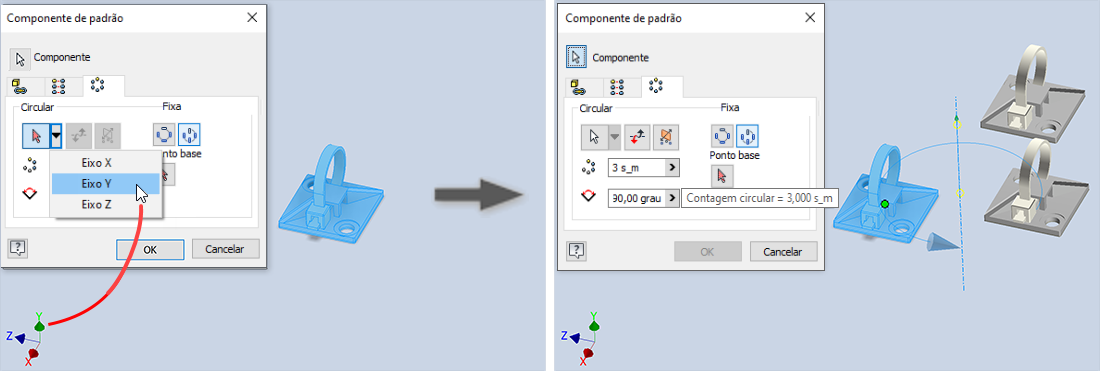

Para maiores informações, consulte Criar padrões retangulares de componentes e Criar padrões circulares de componentes.
Selecionar prioridade da peça no padrão
Agora é possível selecionar facilmente todas as instâncias do componente no Padrão quando o filtro de Seleção está definido como "Selecionar prioridade da peça" e, em seguida, selecionar o filtro de seleção "Selecionar todas as ocorrências". Anteriormente, o filtro "Prioridade de componente" selecionava o nó do navegador do componente correspondente.

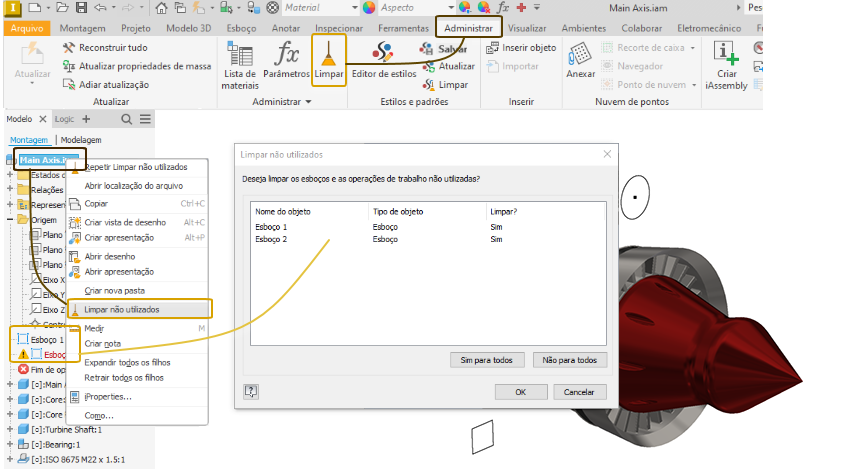

Eliminar não utilizados
Enviado para o Inventor® Ideas
Para obter mais informações, consulte Gerenciar o navegador de modelos.

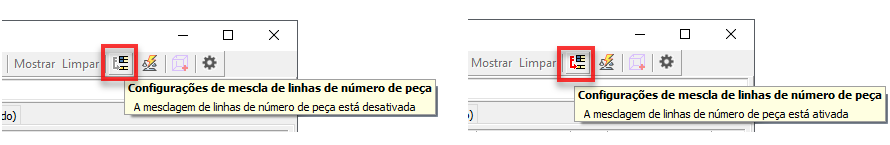

Editor da lista de materiais - ícone Configurações de mesclagem de linhas de número de peça
O ícone para as configurações de mesclagem de linhas de número de peça agora é diferente, dependendo se está ativado ou desativado, para que você tenha a indicação visual direta do status na caixa de diálogo Lista de materiais.

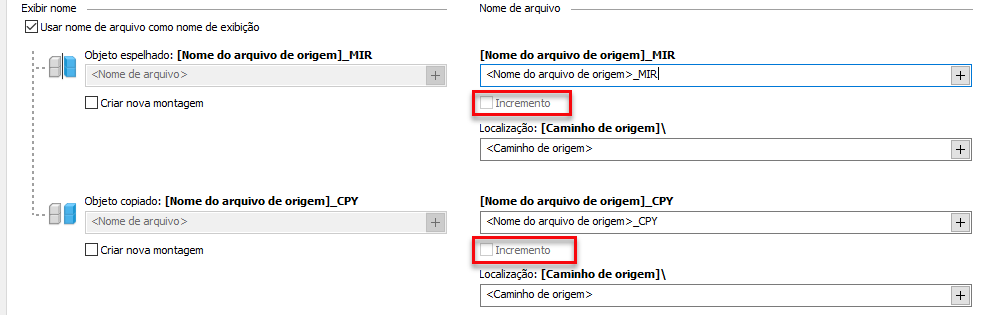

"Incremento" ao copiar e espelhar componentes
A numeração incremental para componentes copiados ou espelhados agora pode ser especificada por padrão usando as caixas "Incremento" recém-adicionadas na guia Espelhar e copiar da caixa de diálogo Opções do aplicativo. As configurações persistem para serem selecionadas nas caixas de diálogo Copiar componentes e Espelhar componentes.
Enviado para o Inventor® Ideas
Para obter mais informações, consulte Para personalizar a estrutura de pastas de Espelhar e copiar.

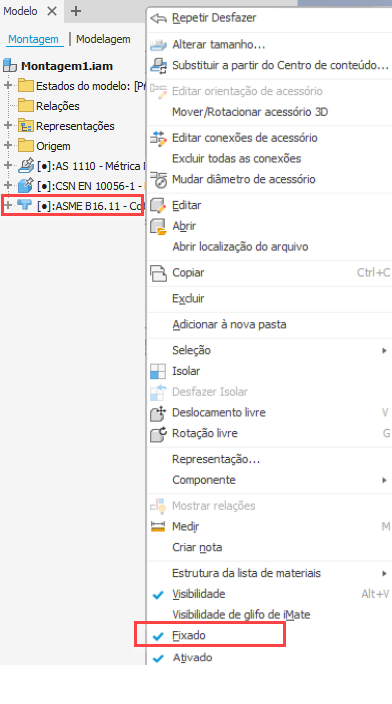

Aprimoramentos de Tubos e tubulações
O ícone dos acessórios de tubos e tubulações fixados foi atualizado para facilitar sua identificação no navegador.
Reordenar operações no navegador
Reordenar operações
Agora é possível reordenar as operações no navegador. Você pode fazer o seguinte:
- Arrastar operações dentro da mesma montagem
- Arraste as operações para a pasta desejada, exceto as pastas Origem e Conjunto soldado
