Aprimoramentos de desenho

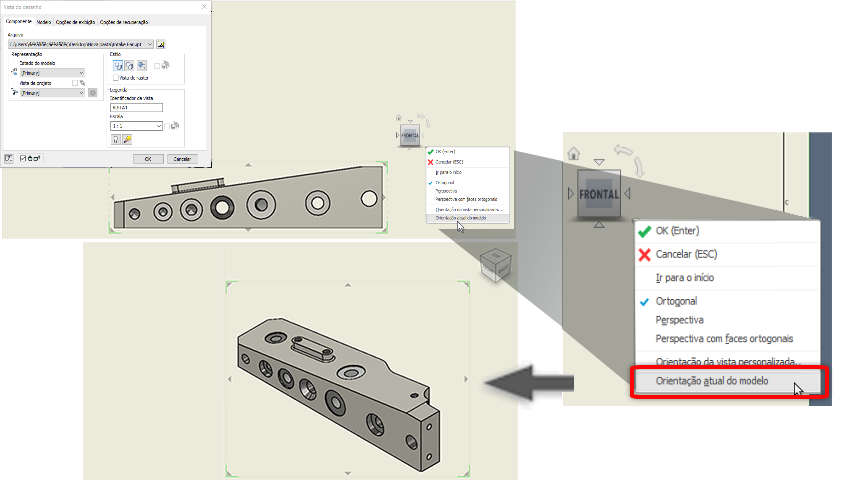

Vista base

Agora é possível inserir uma vista base com a orientação da vista do modelo atual. Clique no menu suspenso ViewCube e selecione Orientação da vista atual.

Enviado para o fórum do Inventor®

Para obter mais informações, consulte Para criar uma vista base e vistas projetadas.

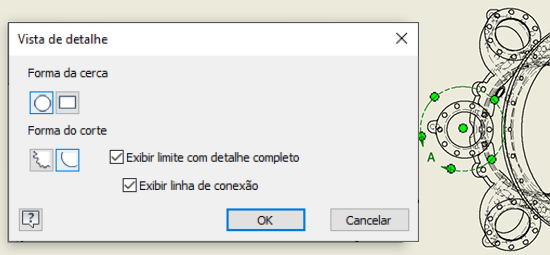

Vistas de detalhe

As configurações mais recentes da Vista de detalhe são usadas para preencher a caixa de diálogo para o próximo uso.

As configurações retidas incluem:

Forma da cerca.
Exibir limite de detalhe completo, desativado para limite irregular
Exibir linha de conexão, desativada para limite irregular

Enviado para o Inventor® Ideas

Para obter mais informações sobre vistas de detalhe, consulte Sobre vistas de detalhe.

Para obter informações sobre como trabalhar com vistas de detalhe, consulte Para criar e editar vistas de detalhe.

Fluxo de trabalho da vista de corte parcial

Ao criar vistas de corte parcial, se o perfil de corte parcial for um contorno aberto, uma mensagem de erro será exibida. O novo fluxo de trabalho coloca você no modo de edição de esboço para que você possa fechar o contorno, concluir o esboço e concluir a criação da vista. Se a vista tiver vários esboços abertos, o comando terminará com uma mensagem e você poderá editar o esboço apropriado.

Para obter mais informações, consulte Para criar um corte parcial.

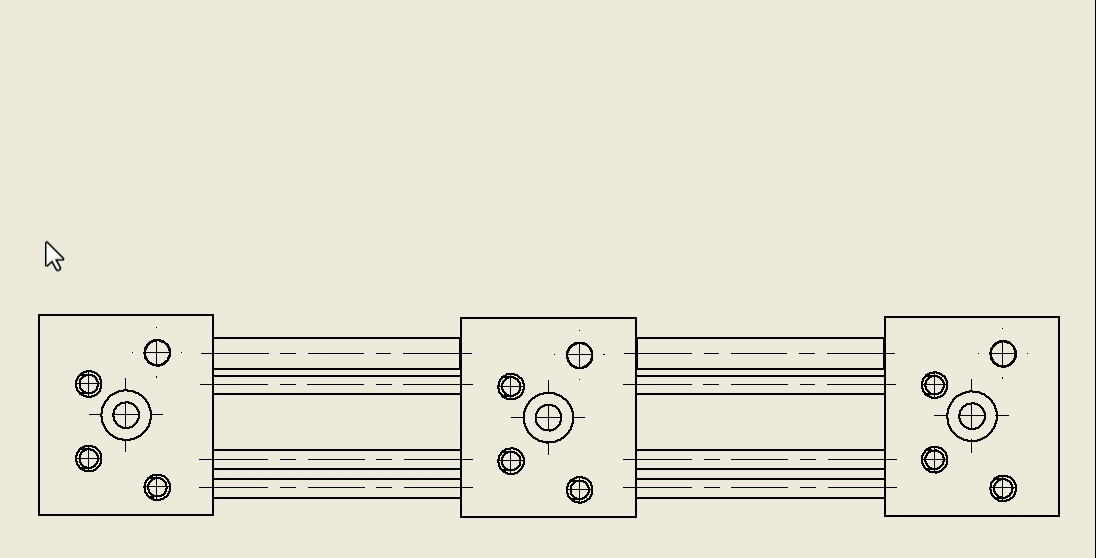

Anotações: Conjuntos de coordenadas, Conjuntos de linhas base e Conjuntos de cadeias

O fluxo de trabalho Conjuntos de cotas (Ordenada, Linha de base, Cadeia) foi aprimorado, clique em Continuar para inserir o conjunto e, em seguida, continue selecionando membros ou utilize Esc para finalizar o comando. Use ESC para finalizar a seleção ao adicionar membros do conjunto. Cada membro adicionado é gravado na lista Desfazer.

Enviado para o Inventor® Ideas

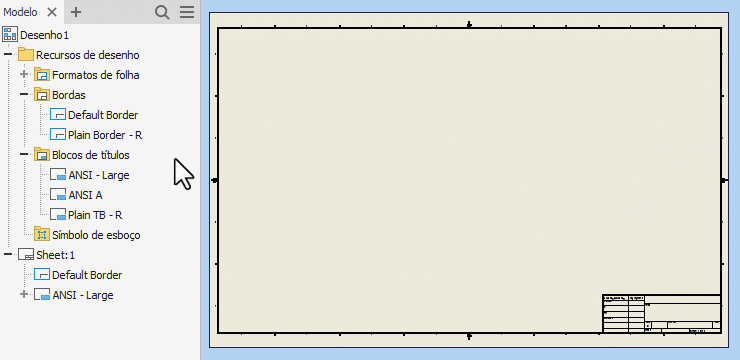

Recursos de desenho

Substitua facilmente o bloco de legenda ou a borda atual usando Inserir no bloco de margens e carimbo de substituição ou no menu de contexto de borda.

Enviado para o Inventor® Ideas

Para obter mais informações, consulte Para trabalhar com bloco de legenda e Para trabalhar com bordas de desenho.

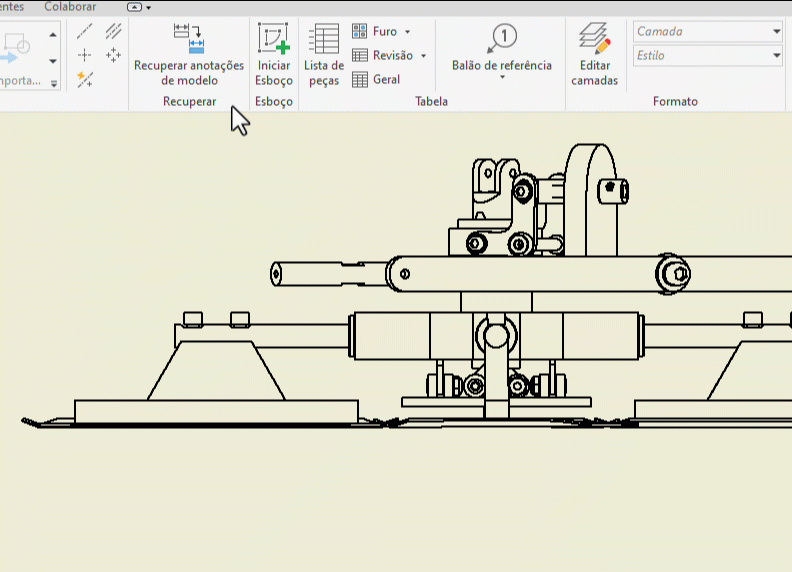

Anotações de modelo 3D nas vistas de desenho

As anotações de modelo 3D aplicadas às peças podem ser recuperadas em vistas de desenho de montagem.

Enviado para o Inventor® Ideas

Para obter mais informações, consulte Recuperar anotações de modelo em um desenho.

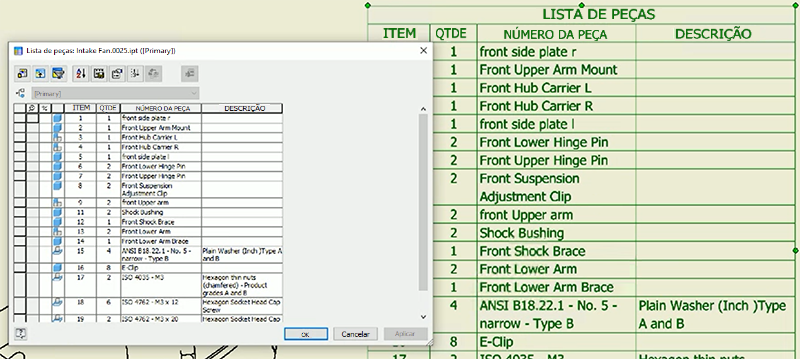

Edição e navegação da lista de peças

A caixa de diálogo Lista de peças agora é uma caixa de diálogo sem janela restrita. Isso significa que você pode aplicar pan e zoom no desenho enquanto trabalha na caixa de diálogo. Se você utilizar pan ou zoom, use Esc para sair sem fechar a caixa de diálogo.

Enviado para o Inventor® Ideas

Para obter mais informações, consulte Sobre as listas de peças.
