Quando você processar recursos de ponto e linha do modelo da indústria corporativa , esteja ciente da diferença entre um vértice e um ponto.
- Vértice: componente de uma linha do recurso, cujas coordenadas são armazenadas com a linha do recurso.
- Ponto: um recurso, basicamente independente das linhas. Cada linha tem um vértice em seu ponto inicial, mas não necessariamente recursos de ponto.
As funções a seguir consideram a relação entre os recursos de linha e ponto. Você pode utilizá-los para aprimorar a consistência da geometria da rede, para criar relações topológicas corretas ou para ajustar imprecisões que são devidas a medida.
Você pode inserir um ponto existente em um recurso de linha e, opcionalmente, dividir a linha existente em dois recursos de linha.
Você pode extrair um ponto existente a partir de uma linha de recurso e conectar a duas linhas existentes com um ponto.
Estas funções estão controlados apenas pela linha de comando da Autodesk.
|
Ícone |
Descrição |
 |
Utilize Ponto de inserção para mover um ponto existente que esteja dentro de uma tolerância exatamente na linha do recurso. |
 |
Utilize Extrair ponto para remover um ponto de uma linha e exclua o mesmo do banco de dados. Você somente pode remover o ponto se ele estiver na linha reta dentro de uma tolerância de divisão. |

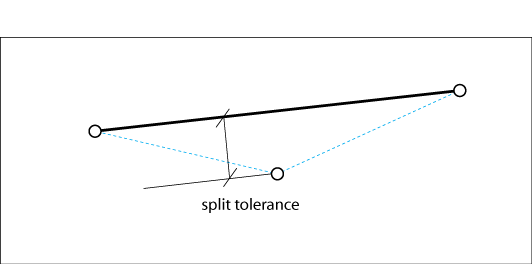

Os pontos comente podem ser inseridos ou extraídos se eles estiverem dentro da tolerância de divisão.
