Use a função Curso do ângulo reto para construir definições de linhas para construções, fornecido pelo menos duas coordenadas (pontos existentes) definidas e um ângulo reto (tamanho do contorno) medido entre os dois pontos conhecidos.

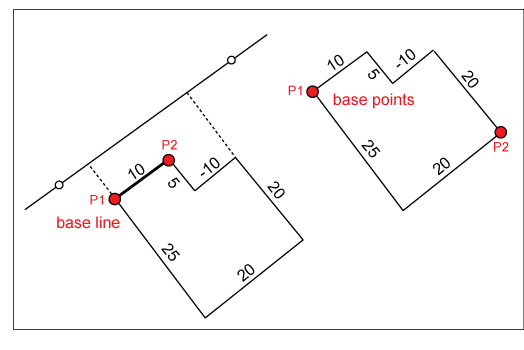

É possível construir a linha de duas maneiras:
- Modo de ponto: com dois pontos de canto arbitrários que estão conectados por seções medidas.
- Modo de linha base: iniciando com dois pontos que especificam a linha base para outras seções.
O modo de construção pode ser especificado nas opções do aplicativo. O padrão é Modo de ponto.
Curso do ângulo reto: construindo um recurso de linha a partir de distâncias medidas com base nos pontos de canto.
Dependendo do modo atual, existem diferentes fluxos de trabalho. É possível reconhecer o modo atual pelo tipo de entrada o programa o avisa.
Se o modo de linha base estiver ativado (padrão), você será solicitado a selecionar os dois pontos que especificam a linha base. Então a caixa de diálogo é aberta e é possível continuar a adicionar as seções medidas.
Se o modo de pontos estiver ativo, você será solicitado a selecionar um ponto base. Então a caixa de diálogo é aberta e é possível continuar com um ponto ou uma seção medida.
