Os Sistemas de referenciamento linear (LRS) são amplamente utilizados em planejamento de transporte, no qual os sistemas de coordenadas não são suficientes para identificar ativos. Um Sistema de referência linear especifica um recurso geográfico (como uma estrada, linha de ferrovia ou rio) como um eixo e cria recursos lineares (como uma rua ou segmentos de rota) e recursos de ponto (como iluminação da rua ou mobiliário urbano) relativo àquele eixo. Cada ativo pode ser descrito por sua distância e deslocamento de um eixo.
Analistas de dados usam um sistema de referenciamento linear para gerenciamento e análise de ativos e eventos que ocorrem junto com recursos lineares. Por exemplo, um LRS pode ser usado para analisar as condições de estrada, luzes, marcos, sinais, trânsito, acidentes e assim por diante.
Seu administrador especifica as classes de recurso para cada parte de um LRS, por exemplo, eixo, segmento, ativo, rota e classes de recurso de segmento de rota usando o Infrastructure Administrator. Ao abrir um projeto que foi configurado para usar um LRS, é possível criar e atribuir recursos ao Sistema de referenciamento linear.
É possível criar qualquer recurso em um Sistema de referenciamento linear usando comandos de criação padrão (Gerenciador de exibição, Gerenciador de documentos, Explorador elétrico, formulários e assim por diante). Você atribui os recursos ao LRS mais tarde, usando formulários de classe de recurso. Os efeitos da edição ou exclusão de segmentos lineares dependem de opções que você define para o Sistema de referenciamento linear.
Elementos de um Sistema de referenciamento linear

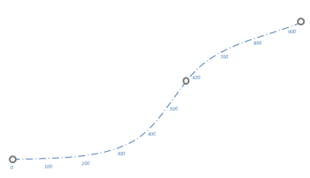

Eixo
Um eixo é uma referência linear que talvez tenha ativos atribuídos a ela e rotas definidas para ela. As medidas são definidas em uma base do eixo. Na prática, um eixo geralmente é a linha de centro ou alinhamento. Um modelo LRS pode representar uma rede que inclui múltiplos eixos.

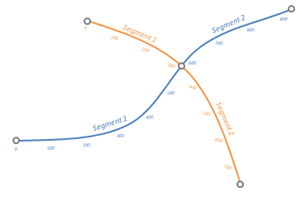

Segmento
Um segmento é um recurso de linha que define a geometria e a medida dos eixos. Pode ser configurado para usar um recurso de linha específico em um determinado modelo de LRS.

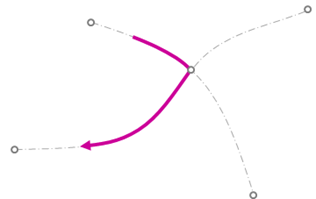

Rota

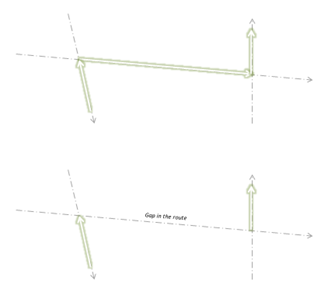

Uma rota é uma linha definida de forma lógica que poderá cruzar múltiplos eixos. Rotas não são necessariamente geometricamente conectadas e podem ter lacunas. Na prática, uma rota pode ser uma rota de ônibus, o caminho mais curto da fonte para o local de destino e assim por diante.
Segmento de rota
Um segmento de rota é similar ao segmento do eixo, mas faz parte de uma rota (não um eixo). Vincula para um segmento de eixo ou parte de um. Atua como um ativo de linha baseados em localização.
Deslocamentos

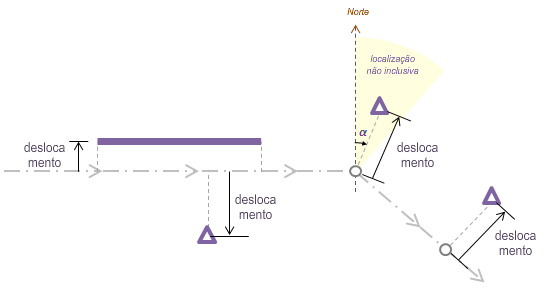

O deslocamento é a distância perpendicular de um ponto a partir do eixo. Inclui os seguintes componentes:
- Lado: o lado esquerdo/direito é definido se estiver enfrentando a direção do eixo. No sistema, o lado é representado pelo sinal do valor da distância. Você especifica se um valor positivo representa o lado esquerdo ou direito.
- Deslocamento: o deslocamento da medida de referência aponta para o ativo. É sempre a distância perpendicular do eixo, exceto a direção que é especificada quando o ativo está no local inconclusivo. Nota: O local inconclusivo é uma região de canto na qual o ponto é centralizado. O LRS utiliza o azimute do ponto mais próximo ao ativo juntamente com os valores medidos e deslocamento para lidar com esse cenário.
- Direção (A na figura): A direção é usada para localizar um ativo apenas quando o ativo estiver no local inconclusivo. Para casos gerais, a direção é NULL.
Ativos
Um ativo é um recurso atribuído a um eixo e pode ser localizado usando a medida de referenciamento linear e o deslocamento. Ativos de ponto pertencem a classes de recurso do ponto. Ativos de linha pertencem a classes de recurso de LineString.
Há três tipos de ativos:
- Ativos estáticos têm uma localização geográfica fixa e não se movem ao longo de um eixo.
- Ativos baseados em localização estão localizados em uma localização geográfica fixa ao longo do eixo.
- Ativos baseados em medida estão localizados em valores de medida fixa ao longo do eixo.

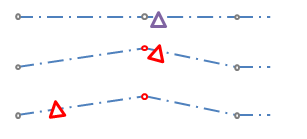

Rotação do ativo
Existem dois tipos de rotação de ativos:
- Ativos com um tipo de rotação relativa giram automaticamente para alinhar ao eixo quando a geometria dos segmentos subjacentes é modificada.
- Ativos com um tipo de rotação absoluta mantém sua orientação quando a geometria dos segmentos subjacentes é modificada.
