Exercício 1: Usar a Tabela de dados para localizar um recurso

Exiba a Tabela de dados para qualquer camada. Filtre a Tabela de dados para mostrar um subconjunto de lotes – neste caso, somente lotes em Villa Drive.

Nota: Este exercício usa o mapa build_map1.dwg criado e modificado nos exercícios anteriores.

Para usar a Tabela de dados para filtrar os recursos

1. Se não estiver mais aberto, abra o mapa terminado na Lição 4 Criar recursos de mapa.
   • Clique em AbrirDesenho.
   • Localize o arquivo build_map1.dwg.
   • Selecione-o e clique em Abrir.
2. No painel Tarefas, alterne para o Gerenciador de exibição.
3. No Gerenciador de exibição, selecione a camada de Lotes e clique em Tabela.
4. Na Tabela de dados, na lista Filtrar por, selecione o campo STNAME e digite VILLA DR.

   Não soletre a palavra “Drive.”

5. Clique em Aplicar filtro para somente exibir os lotes em Villa Drive.

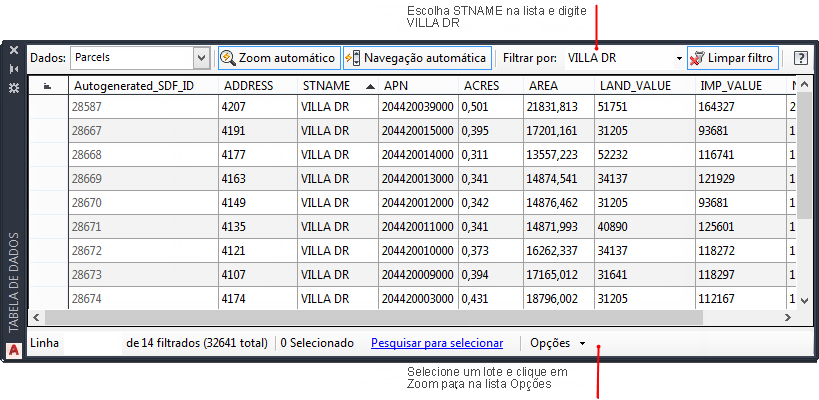

   Utilize a Tabela de dados para filtrar os lotes que podem ser vistos.

6. Assegure-se de que o Zoom automático está ativado.

   Este botão fica contornado quando está ativado.

7. Clique no campo cinza escuro situado mais à esquerda de um lote para selecioná-lo.
   Nota: Role a Tabela de dados para a esquerda para ver os campos situado mais à esquerda.

   O Conjunto de ferramentas do AutoCAD Map 3D aplica zoom no lote selecionado.

8. Tome nota do número no campo Autogenerated_SDF_ID, já que este valor será necessário novamente mais tarde.
   Nota: É possível fazer uma pesquisa mais sofisticada. Clique na guia Iníciopainel DadosPesquisar. Pesquisa Essa opção permite consultar uma camada com uma condição booleana, por exemplo, ACRES > 1 para localizar lotes que sejam maiores do que um acre. O mapa a seguir mostra somente os objetos que correspondente a sua consulta.
9. Salve o mapa, mas deixe-o aberto para o próximo exercício.

Para prosseguir neste tutorial, vá ao Exercício 2: Fazer o check-out e editar um recurso.
