Exercício 4: Usar Conectar dados

Utilize Conectar dados para conectar seu mapa a um arquivo que contém dados de lote.

Utilize a janela Conectar dados para anexar qualquer origem de dados não-DWG:

• Formatos de banco de dados, como Oracle ou SQL Server
• Uma fonte ODBC, como o Microsoft Access
• Um arquivo raster
• Origens com base na Web, como WMS e WFS
• Arquivos de dados espaciais, como SDF ou SHP

Conectar dados exibe informações sobre todas as origens de dados não-DWG anexadas, mesmo se não utilizar Conectar de dados para anexá-las. Por exemplo, o arquivo SDF arrastado e solto em seu mapa é listado na janela Conectar dados.

Nota: Este exercício usa o mapa build_map1.dwg criado e modificado nos exercícios anteriores.

Ao usar Conectar dados

1. Se ainda não o fez, copie os arquivos de amostra do tutorial para uma unidade de disco local.
2. No arquivo build_map1.dwg, em Gerenciador de exibição, clique em DadosConectar aos dados.
3. Em Conexões de dados por provedor, selecione Adicionar conexão SDF.
4. Clique no ícone de arquivo junto ao Arquivo de origem.
5. Navegue para a pasta onde você copiou os arquivos de amostra e selecione PARCELS.SDF. Clique em Abrir.
6. Clique em Conectar para adicionar o arquivo de dados de lote como uma origem de dados.

   Em Adicionar dados para o mapa, Lotes está selecionado.

   O sistema de coordenadas para esta classe de recurso é exibido junto ao seu nome. Se esta informação estiver incorreta, é possível clicar em Editar sistema de coordenadas para alterar o sistema de coordenadas.

   Nota: Altere o sistema de coordenadas de entrada somente se conhecer o sistema de coordenadas original para o recurso — não altere o sistema de coordenadas para coincidir com seu mapa. O Conjunto de ferramentas do AutoCAD Map 3D converte automaticamente cada recurso de seu próprio sistema de coordenadas no sistema de coordenadas do mapa atual. Se alterar o sistema de coordenadas, a conversão pode não ser correta.
7. Clique em Adicionar no mapa.

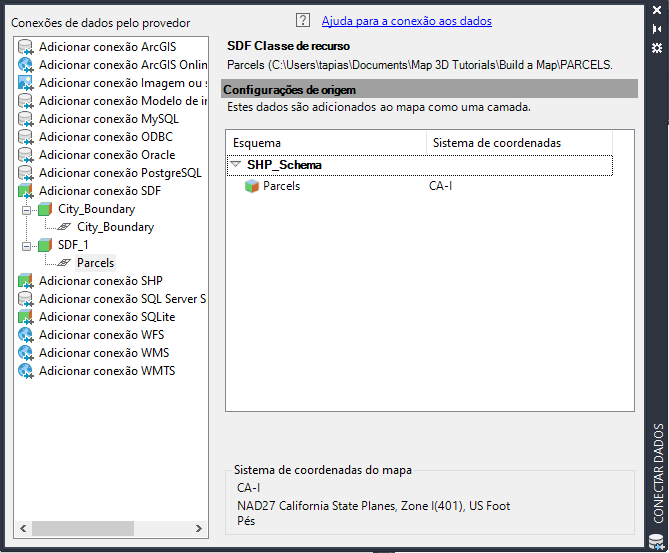

   Na janela Conectar dados, conecte-se a um provedor de dados e, a seguir, selecione a classe de recurso que deseja.

   Quando você clicar em Adicionar ao mapa, uma camada denominada Lotes será exibida na lista do Gerenciador de exibição. Uma camada pode ser estilizada, salva, exibida ou oculta, independente das outras camadas em seu mapa.

8. Salve o trabalho. Clique em Salvar.

Para prosseguir neste tutorial, vá ao Exercício 5: Adicionar uma imagem raster.
