Ao criar um objeto, como uma linha ou um arco, é possível especificar um ponto ao definir o azimute e a distância de outro ponto. O azimute é o ângulo no sentido horário a partir do meridiano Norte ou Sul.

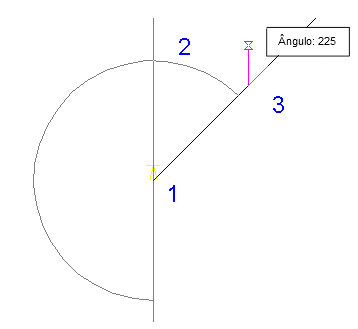

Selecione um ponto inicial (1). A seguir, especifique o ângulo do azimute (2) e a distância desde o ponto inicial (3).
Como especificar um ponto utilizando um azimute e uma distância
-
Clique na
.
- Para usar a rotina Azimute/Distância de forma transparente, inicie um comando, como PLINE ou ARC, e a seguir insira ‘mapcogo.
- Na caixa de diálogo Entrada COGO, selecione a rotina Azimute/Distância.
- Para o primeiro ponto de um objeto, especifique um ponto inicial para medição. Para um ponto posterior no objeto, o ponto anterior especificado para o objeto é o ponto de partida. Clique em
para selecionar um ponto no mapa. - Insira o azimute, que é o ângulo no sentido horário do meridiano norte (ou sul) para a linha da nova direção. Clique em
para especificar o ângulo no mapa. Insira o ângulo utilizando a configuração atual de unidades angulares, valores decimais, como 45.1111 ou unidades de topografia, como N 45d3'55" E.
- Insira a distância a partir do ponto inicial para o novo ponto. Clique em
para selecionar a distância no mapa. - Clique em Calcular. O Conjunto de ferramentas do AutoCAD Map 3D calcula o novo ponto e o visualiza no seu mapa. Clique no botão Pan para efetuar a panorâmica no novo ponto. Nota:
Se você ativar a opção Prompt para entrada de dados 3D na caixa de diálogo Configuração da geometria de coordenadas, é possível inserir um valor de elevação na seção Resultado da caixa de diálogo Entrada COGO.
- Clique em Criar pontos.
