Para utilizar as distâncias entre dois pontos para especificar um ponto

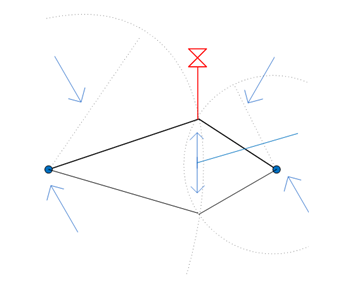

O comando distância/distância permite calcular um novo ponto mediante dois pontos e duas distâncias para o novo ponto.

Selecione o primeiro ponto e a distância e, a seguir, o segundo ponto e a distância. Escolha uma das duas intersecções para criar seu novo ponto.

Para especificar um ponto utilizando as distâncias entre dois pontos existentes

  1. Clique na guia Iníciopainel Desenharmenu suspenso COGOEntrada COGO.
    • Para usar a rotina Distância/Distância de forma transparente, inicie um comando, como PLINE ou ARC, e a seguir insira ‘mapcogo.
  2. Na caixa de diálogo Entrada COGO, selecione a rotina Distância/distância.
  3. Insira as coordenadas para o primeiro ponto, ou clique em para selecionar o ponto no mapa ou na tabela de dados.
  4. Selecione a distância a partir do primeiro ponto. Clique em para especificar a distância no mapa.
  5. Repita os passos 3-5 para o segundo ponto e distância.
  6. Clique em Calcular. O Conjunto de ferramentas do AutoCAD Map 3D calcula o novo ponto e o visualiza no seu mapa. Clique no botão Pan para efetuar a panorâmica para o novo ponto. Se não houver nenhuma intersecção, a caixa Resultado será sombreada e irá exibir "Nenhuma intersecção localizada!”
    Nota:

    Se você ativar a opção Prompt para entrada de dados 3D na caixa de diálogo Configuração da geometria de coordenadas, é possível inserir um valor de elevação na seção Resultado da caixa de diálogo Entrada COGO.

  7. Selecione a intersecção desejada e, a seguir, clique em Criar ponto.
