Para utilizar a distância e o deslocamento a partir de uma linha para especificar um ponto

Você pode especificar um ponto usando uma distância e um deslocamento a partir de uma linha existente. Selecione a linha, insira uma distância a partir do ponto de início e um deslocamento em qualquer lado da linha.

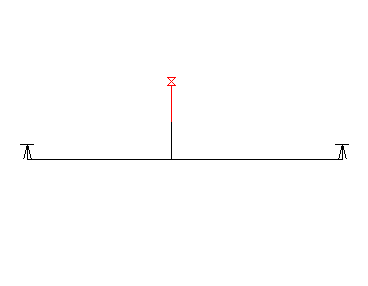

Selecione uma linha, uma distância a partir do ponto de início da linha e uma distância de deslocamento.

Para especificar um ponto utilizando a distância e o deslocamento a partir de uma linha

    O comando Ortogonal/Deslocamento não funciona como um comando transparente. Ele somente é acessível a partir da caixa de diálogo Entrada COGO.

  1. Clique na guia Iníciopainel Desenharmenu suspenso COGOEntrada COGO.
    • Para usar a rotina Ortogonal/Deslocamento de forma transparente, inicie um comando, como PLINE ou ARC e, a seguir, insira ‘mapcogo.
  2. Na caixa de diálogo Entrada COGO, selecione a rotina Ortogonal/Deslocamento.
  3. Insira as coordenadas para o ponto inicial e final da linha ou clique em para selecionar a linha no mapa.
  4. Insira a distância a partir do ponto inicial ou clique em para especificar a distância no mapa.
  5. Repita as etapas 3 e 4 para o segundo ponto e a distância.
  6. Clique em Calcular. O Conjunto de ferramentas do AutoCAD Map 3D calcula o novo ponto e o visualiza no seu mapa. Clique no botão Pan para efetuar a panorâmica no novo ponto.
    Nota:

    Se você ativar a opção Prompt para entrada de dados 3D na caixa de diálogo Configuração da geometria de coordenadas, é possível inserir um valor de elevação na seção Resultado da caixa de diálogo Entrada COGO.

  7. Clique em Criar pontos.
