Um modelo pode conter um ou mais layouts. Se o arquivo contém múltiplos layouts, deve-se especificar o que deseja utilizar para um determinado livro de mapas.
Após definir o modelo de livro de mapas e salvar seu mapa, é possível publicar o livro de mapas para uma plotadora ou para um arquivo DWF.

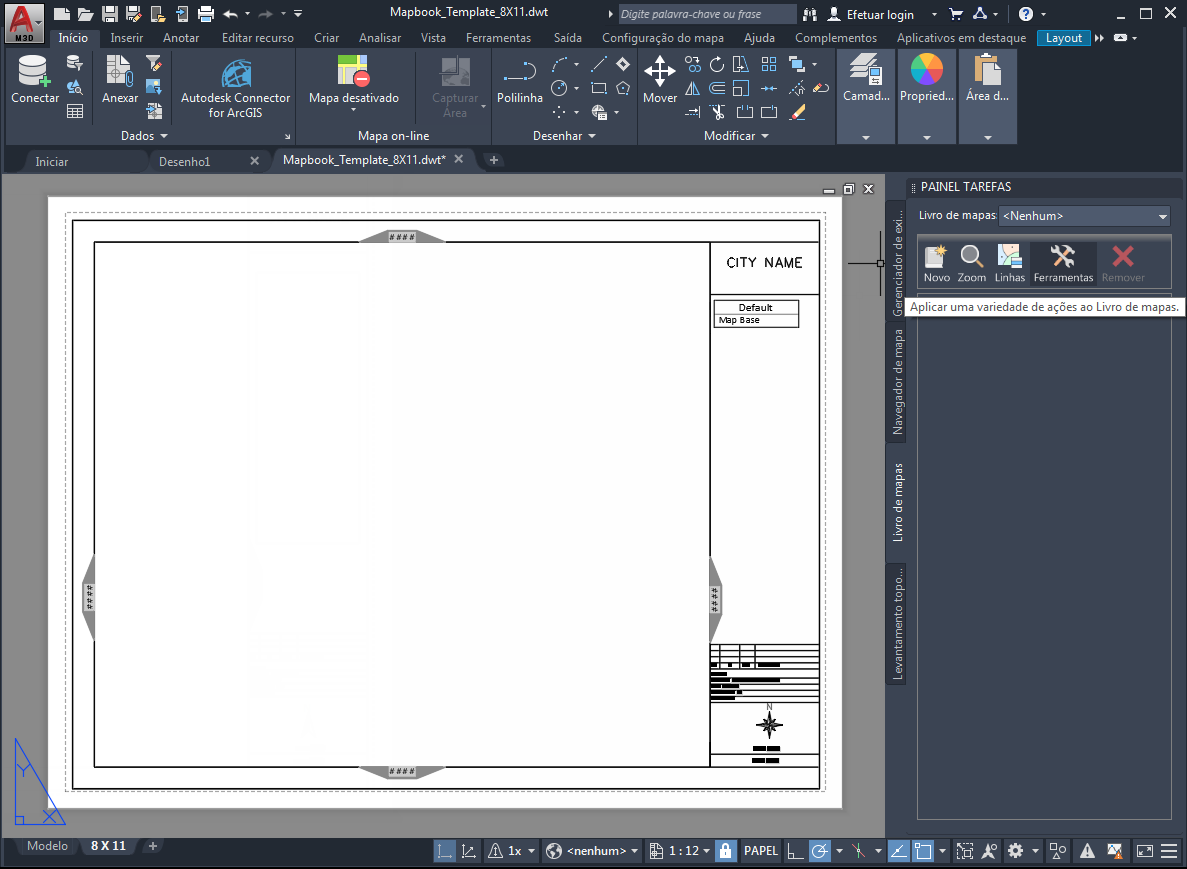

Modelo de livro de mapas
Viewports
Em seu modelo de livro de mapas, cada elemento aparece em uma viewport, que é como uma moldura em uma página da Web. A viewport tem uma forma ou uma posição na página, e é possível especificar o tipo de informação que aparece nela. Deve-se incluir uma viewport principal no seu modelo de livro de mapas. Outras viewports são opcionais e podem incluir o seguinte:
- Viewport de vista de miniaturas exibe a miniatura correspondente e determina a forma da miniatura. Modelos para livros de mapas devem incluir uma viewport de vista de miniaturas.
- Viewport da vista principal exibe uma vista de miniatura de toda a área incluída no livro de mapas. É possível criar uma vista simplificada da área mapeada para utilizar nesta viewport, salvar a vista em um arquivo de desenho separado e, a seguir, vincular a viewport com aquele desenho. É possível exibir um arquivo vinculado diferente nesta viewport, em vez da miniatura. Por exemplo, é possível salvar um detalhe do mapa em um arquivo separado e utilizar a viewport da vista principal para exibi-lo como uma inserção. Também é possível exibir as camadas do AutoCAD selecionadas para todo o mapa. Nota:
Ao gerar o livro de mapas, é possível escolher qualquer uma das alternativas anteriores ou escolher ignorar a viewport da vista principal completamente.
- A Viewport de legenda exibe uma legenda. e especifica onde ela aparece no livro de mapas. Se foi criada uma legenda de exibição para o mapa, é possível selecioná-la para essa viewport ou selecionar uma área do mapa para usar como uma legenda. Esta viewport é opcional.
- As setas adjacentes são blocos em cada borda da miniatura que apontam para e identificam a miniatura adjacente. Cada seta tem uma propriedade que especifica a miniatura adjacente na direção e exibe o nome da miniatura dentro da seta. É possível especificar o texto que aparece na ponta de seta. Ao gerar o livro de mapas, é possível escolher um desenho para um bloco adjacente. Este desenho substitui o bloco adjacente original definido no layout de modelo.
- Bloco de título exibe um bloco DWG definido que pode incluir informações de título, como sua empresa ou nome de grupo e o nome do mapa. Muitas organizações têm blocos de título padrão para inserir neste elemento. É possível definir determinados atributos do bloco de título de dentro de seu modelo. Blocos de título definidos nos modelos de amostra incluem um quadro que circunda toda a miniatura. Ao gerar o livro de mapas, é possível escolher um desenho para o bloco título. Este desenho substitui o conteúdo do bloco de título definido no layout de modelo.
