Cada camada contém um tipo de dados. Por exemplo, você pode ter uma camada de objetos de desenho, uma camada que representa uma classe de recurso do Oracle, uma camada de superfície DEM e uma camada de imagem raster. Quando você utilizar o FDO para se conectar a uma origem de dados (por meio de Conectar dados), cada imagem ou classe de recurso na origem de dados se tornará uma camada separada automaticamente. Você pode criar camadas de desenho para os objetos de desenho, e esses objetos podem ser membros de múltiplas camadas.
Camadas do Gerenciador de exibição são diferentes das “camadas do AutoCAD” clássicas que você vê no Gerenciador de propriedades das camadas. Os usuários do AutoCAD só poderão ver camadas do Gerenciador de exibição se utilizarem o Conjunto de ferramentas do AutoCAD Map 3D. Você utiliza técnicas diferentes para estilizar os dois diferentes tipos de camada.

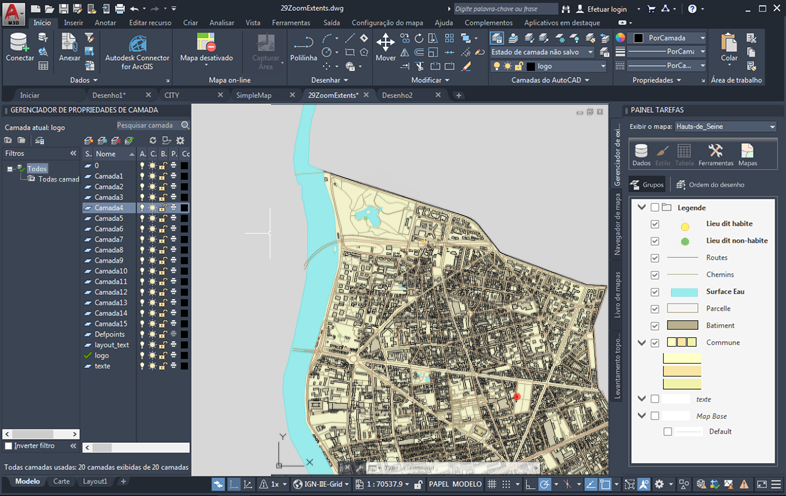

Este mapa contém camadas do AutoCAD (à esquerda) e camadas do Gerenciador de exibição (à direita).
Visualize as camadas no Gerenciador de Visualização de duas formas:
- Grupos organizam a lista de camadas. Por exemplo, você pode criar um grupo para dados incorporados e um grupo separado para as alterações propostas.
- Ordem de desenho determina a ordem de desenho das camadas. Itens na parte superior da ordem de desenho são desenhados em cima dos itens abaixo dos mesmos na lista.
Se um objeto for um membro de mais de uma camada, ele herda o estilo de cada camada da qual é um membro. Por exemplo, se uma linha estiver na camada Transportation e na camada Roads, ela herda os estilos das duas camadas. Se as camadas especificam conflito de estilo e configurações de visibilidade, o objeto utiliza o estilo e as configurações de visibilidade da camada que seja a maior na lista Gerenciador de exibição.
É possível especificar um ícone em miniatura para camadas de desenho, que é utilizado no Gerenciador de exibição e em qualquer legendas que criar para este mapa. Isto afeta as camadas de desenho apenas, e não está disponível para camadas de recurso.
