O diálogo Selecionar Componentes de Contra-Saída seleciona superfícies que estejam completamente ou parcialmente em contra-saída. Para exibir o diálogo, no menu de contexto Modelos selecione Ferramentas de Seleção > Selecionar Componentes de Contra-Saída.
Sombreamento de contra-saída exige a orientação correta de superfície do modelo.
As opções em Orientar superfície permitem orientar o modelo corretamente.
- Orientar tudo — Clique para inverter automaticamente a orientação de todas as superfícies que não estiverem corretamente orientadas na vista atual.
- Orientar seleção — Clique para inverter automaticamente a orientação de todas as superfícies selecionadas que não estiverem corretamente orientadas na vista atual.
Ângulo de Saída — Insira o ângulo de saída. Esse é um ângulo incorporado numa parede de um molde, de forma que a abertura da cavidade seja mais larga que a base, o que facilita a ejeção da peça. Essa opção seleciona superfícies em contra-saída menor ou igual a esse valor.
Corresponder ângulo de saída — Quando selecionado, superfícies em contra-saída igual ao ângulo de saída são selecionadas (superfícies em contra-saída menor que o ângulo de saída não são selecionadas).

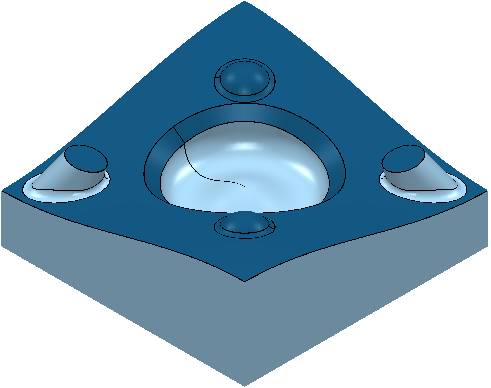

Incluir componentes com contra-saída parcial — Quando selecionado, seleciona qualquer superfície que apresente uma região de contra-saída.

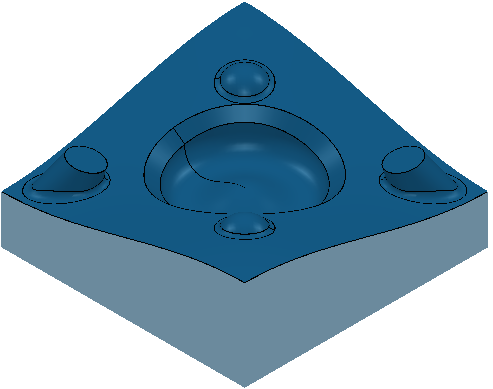

Quando não selecionado, qualquer superfície completamente em contra-saída é selecionada.
Selecionar Incluir componentes com contra-saída parcial seleciona pelo menos o mesmo número de superfícies que quando não selecionado.
