Exemplo de ordenação em usinagem de figura

Este exemplo mostra como utilizar Ordenação para usinagem de Figura. Outros exemplos mostram como utilizar ordenação para usinagem de Desbaste do Modelo e Estratégias de Furação. Utiliza o modelo 2D_Wireframe.dgk da pasta de Exemplos.

1. Crie uma Fresa de Topo de 10 mm.
2. No menu de contexto Grupos de Figura, selecione Editor de Figura. Isso exibe a guia Editor de Figura.
3. Selecione graficamente as cavidades em arame.
4. Na guia Editor de Figura:
   1. Selecione guia Editar > painel Criar Figuras 2D > Cavidade > Cavidade de Forma Livre.

      O diálogo Criar Figuras de Cavidade de Forma Livre é exibido.

   2. Insira Criar Figuras no campo Nome.
   3. Configure Altura como 25.

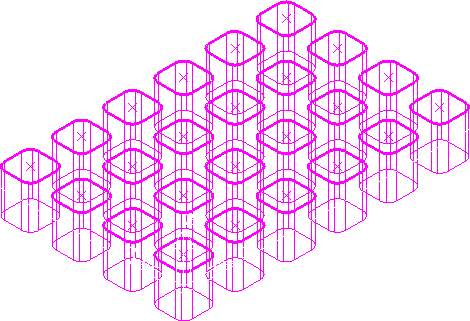

   4. Clique em Aplicar. As figuras são criadas a partir dos arames.
   5. Clique em Aceitar para fechar o diálogo.



5. Selecione guia Editar > painel Finalizar > Aceitar.
6. Selecione guia Início > painel Criar Percursos > Percursos para exibir o diálogo Seletor de Estratégia e, na categoria Usinagem de Figura, selecione a estratégia Perfil de Cavidade de Figura e clique OK.
7. Selecione a página Bloco:
   1. Selecione um tipo de Figura.
   2. Clique em Calcular.
8. Selecione a página Ponto inicial no diálogo Perfil de Cavidade de Figura e selecione Absoluto na lista Uso.
9. Na área Coordenadas, insira:
   1. X 0
   2. Y 0
   3. Z 10.
10. Selecione a página Ordenar no diálogo Perfil de Cavidade de Figura:
    1. Selecione Cavidade na lista Ordenar por.
    2. Na lista Ordenação, configure o método como .
11. No diálogo de estratégia Perfil de Cavidade de Figura, clique em Calcular.

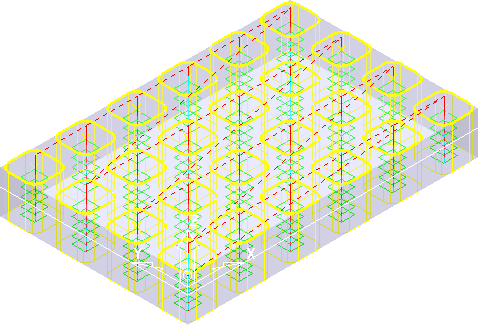

Os movimentos de ligação mostram o efeito da opção de ordenação.

O processo de ordenação é idêntico ao das estratégias Usinagem de Modelo e Furação. Se os outros exemplos fossem repetidos para usinagem de figura, o resultado seria o mesmo.
