Criando uma haste da ferramenta a partir de um padrão

Este exemplo mostra como criar uma haste para uma ferramenta específica. O perfil da haste é criado fora do PowerMill e importado como um padrão. Você pode criar um perfil de ferramenta de forma, de ferramenta de perfil, e suporte da ferramenta da mesma maneira.

Para criar o padrão:

1. Selecione guia Padrão > painel Criar > Padrão para criar um novo padrão.
2. No menu de contexto individual de padrão, selecione Inserir > Arquivo. Isso exibe o diálogo Abrir Padrão.
   1. Clique em para exibir a pasta de Exemplos e então clique na pasta Patterns.
   2. Selecione sample_shank.dgk e clique em Abrir.



Para criar a haste:

1. Crie uma ferramenta esférica de 10 mm.

   O diálogo Ferramenta Esférica é exibido.

2. Selecione a guia Haste.
3. Clique em Selecione um padrão e então selecione o padrão que você acabou de inserir no projeto.
4. Clique no botão Criar haste do padrão .

   A haste é adicionada à ponta da ferramenta.



   Como hastes de ferramenta não podem apresentar movimentos negativos em Y, o PowerMill remove esses movimentos do padrão ao criar a haste.



   Padrão com movimento Y negativo.

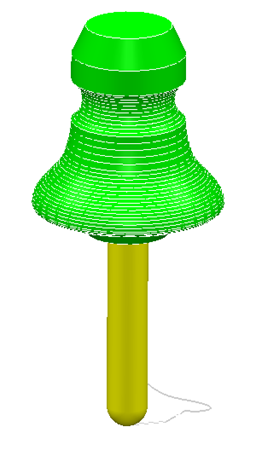

   Haste criada a partir do padrão com apenas movimentos Y positivos.
